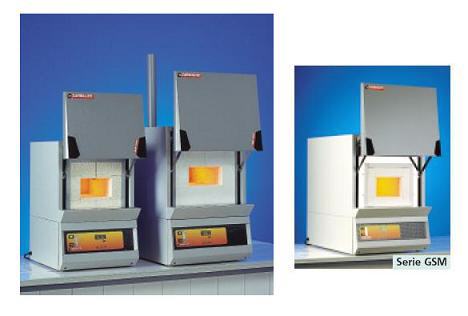

• Hornos de cámara baja para tramientos térmicos y cenizas que produzcan humos.
• Tres volúmenes de 3, 7 y 18 litros, y 1100 ºC
• Cumple con las siguientes normativas de industria BS 1016 parte 4, ISO 344 y 1171, ASTM D2361, D2795 y D3174.
• Diseño con una amplia base para colocar muestras y debido a la baja altura de la cámara el flujo de aire que entra provoca un fácil quemado de las muestras.

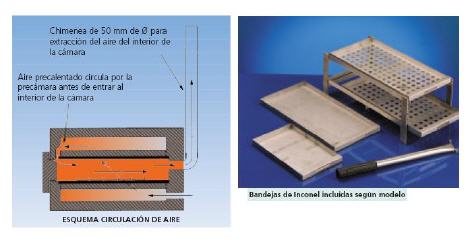

• Flujo de aire del orden de 5 veces el volumen de la cámara por minuto, lo que asegura una buena salida del aire por la chimenea, pero no es lo suficientemente grande para arrastrar partículas de las muestras.
• Sistema de calentamiento por resistencias incrustadas en placas de alúmina (no visibles) repartidas en las cuatro paredes para evitar pérdidas de calentamiento al abrir el horno; con entrada de aire precalentado.
• Excelente uniformidad y precisión de la temperatura.
• Puerta elevable con contrapeso, que asegura un perfecto acceso al interior del horno por parte del operador, con microrruptor de desconexión al proceder a la apertura de la puerta.
• Aislamiento de doble cámara, de baja conductividad térmica, reduciendo al mínimo las pérdidas caloríficas y la temperatura externa del horno.
• Base inferior lisa para fácil colocación de la muestra.
• Fabricado acorde con normativas de seguridad BS EN 61010-1:2001.
• Todos los productos cumplen las especificaciones de seguridad CE, de bajo voltaje y de compatibilidad electromagnética.
• Se suministran con bandejas de inconel para colocación de crisoles y mango de extracción.
• El modelo de 18 L se suministra con bandejas de 2 pisos para duplicar la capacidad.
• Tres tipos de reguladores de temperatura, con resolución de 1ºC:
- Controlador 301 PID digital: PID
- Controlador 3216P1 Programador digital de 8 rampas: P8
- Controlador 3508P1 Programador digital de 20 rampas: P20
• Opcionalmente pueden suministrarse, con un cargo extra, controladores
con hasta 25 programas de memoria, consultar.
• Suministrados a 220V. Consultar para otros voltajes.
Diseñado especialmente para incinerar muestras y producir cenizas especialmente derivados del petróleo: plásticos, pinturas, gomas, etc., o sustancias que produzcan mucho humo al quemarse.
• Volumen de 8 litros
• Rangos de temperatura: Serie GSM: 1100 ºC.
• Rápida velocidad de calentamiento, hasta 1000 ºC en 30 minutos y 1100ºC en 40 minutos.
• Puerta elevable con contrapeso, que asegura un perfecto acceso al interior del horno
por parte del operador, con microrruptor de desconexión al proceder al abrir la puerta.
• Aislamiento de doble cámara, de baja conductividad térmica, reduciendo al mínimo las
pérdidas caloríficas y la temperatura externa del horno.
• Base inferior lisa para fácil colocación de las muestras.
• Chimenea para salida para los humos generados en el proceso.
• Fabricado acorde con las normativas de seguridad BS EN 61010-1:2001, y cumplen las
especificaciones de seguridad CE, de bajo voltaje y de compatibilidad electromagnética.
• Tres tipos de reguladores de temperatura, con resolución de 1ºC:
- Controlador 301 PID digital: PID
- Controlador 3216P1 Programador digital de 8 rampas: P8
- Controlador 3508P1 Programador digital de 20 rampas: P20
• Opcionalmente pueden suministrarse, con un cargo extra, controladores con hasta 25
programas de memoria, consultar.
• Con cámara interna en cuarzo fundido, resistencias no visibles.
• Suministrados a 220V. Consultar para otros voltajes.
Ideal para tratamientos donde se desprendan vapores de H2SO4, HNO3, HCl.
[Este contenido no está disponible en dispositivos móviles]
Accesorios que deben ser instalados en fábrica:
Código 2004CB48211 Puerto RS232 para controlador D y PID (300/301)
Código 2004CB48213 Puerto RS232 para controlador P8 (3216P1)
Código 2004CB48214 Puerto RS232 para controlador P20 (3508P1)
Código 2004CB48223 Puerto RS485 para controlador P8 (3216P1)
Código 2004CB48224 Puerto RS485 para controlador P20 (3508P1)
Código 2004CB48205 Software iTools v.6 para almacenamiento y visualización (todos los controladores), y rampas sólo los controladores programables.
Código 2004CB4163 Alarma acústica
Código 2004CB4164 Alarma acústica con botón de paro
Código 2004CB4365 Alarma acústica para sobretemperatura
Código 2004CB4141 Temporizador analógico 24 horas.
Código 2004CB4142 Temporizador digital 24 horas 7 días
Código 2004CB48514 Alarma sonora para controladores PID (301)
Código 2004CB41411 Temporizador de temperatura 0 - 2 horas
Código 2004CB41412 Temporizador de temperatura con alarma 0 - 2 horas
Código 2004CB41413 Avisador de llegada de final de periodo 0 - 2 horas
Código 2004CB41421 Temporizador digital 0,1 segundos a 999 horas
Código 2004CB41422 Temporizador digital con alarma 0,1segundos a 999 horas
Código 2004CB41423 Avisador de llegada de punto final de periodo 0,1 s. a 999 horas
Código 2004CB41431 Temporizador digital 0,1 s. a 999 h., sólo para modelos P8 y P20
Código 2004CB41432 Temporizador digital con alarma 0,1s a 999 h., sólo modelos P8 y P20
Código 2004CB41433 Avisador de llegada punto final de periodo 0,1 s a 999 h., sólo para P8 y P20
Código 2004CB48611 Salida exterior de relé para alarma
Código 2004CB413021 Caudalímetro 100 mm Argón 2-22 litros/minuto
Código 2004CB413022 Caudalímetro 100 mm Dioxido de carbono 2-20 litros/minuto
Código 2004CB413023 Caudalímetro 100 mm Hidrógeno 2-44 litros/minuto
Código 2004CB413024 Caudalímetro 100 mm Nitrógeno 2-25 litros/minuto
Código 2004CB413025 Caudalímetro 100 mm Oxígeno 2-25 litros/minuto
Código 2004CB41311 Electroválvula para entrada de gas inerte con botón de conexión
Código 2004CB41312 Electroválvula para entrada de gas inerte con conexión automática
Código 2004CB41152 Certificado a 3 puntos NAMAS de la sonda de temperatura máx 1200 ºC
Código 2004CB48154 Certificado a 3 puntos NAMAS de la sonda de temperatura máx 1500 ºC
Código 2004CB48157 Certificado a 3 puntos NAMAS del controlador
Código 2004CB41158 Certificado a 3 puntos NAMAS mixto del controlador y de la sonda
Código 2004CB41321 Sistema de seguridad para entrada de hidrógeno con llama piloto y sensor de falta de llama, utilizable para hornos de cámara con retorta interna o tubulares
Código 2004CB4833 Control en cascada para hornos tubulares o de cámara, hasta 1200 ºC, incluye termopar y conector
Código 2004CB41245 Módulo indicador de temperatura Eurotherm 2132 integrado en el panel
Código 2004CB4832 Control en cascada para hornos de cámara con retorta hasta 65 L y 1200 ºC, incluye termopar y conector
Código 2004CB5034 Control en cascada para hornos de cámara por encima de 1200 ºC, no incluye sonda
Código 2004CB5035 Control en cascada para hornos tubulares por encima de 1200 ºC, no incluye sonda
Accesorios que pueden solicitarse sueltos:
Código 2004CB4123 Converter RS232/485 con fuente de alimentación.
Código 2004CB4124 Cable de 2 metros RS232 para conectar PC a Converter.
Código 2004CB4125 Cable de 2 metros RS485 para conectar entre las estufas
Código 2004CB41246 Módulo indicador de temperatura Eurotherm 2132 montado en caja independiente para utilización de sondas K, N, R, B y 2
Código 2004CB41263 Sonda N 1,5 mm de Ø y 600 mm longitud hasta 1200ºC
Código 2004CB502735 Sonda tipo R de 550 mm de long. hasta 1600 ºC con funda de R.C.D.
Código 2004CB502738 Sonda tipo B de 550 mm de long. hasta 1700 ºC con funda de R.C.D.
Código 2004CB502741 Sonda tipo 2 de 550 mm de long. hasta 1800 ºC con funda de R.C.D.
Código 2004CB41356 Retorta tipo A105 para horno serie CWF --/13
Código 2004CB41357 Retorta tipo A105 para horno serie CWF --/23
Código 2004CB41354 Retorta tipo A105 para horno serie GPC
Código 2004CB41366 Retorta tipo A107 para hornos serie CWF --/13
Código 2004CB41367 Retorta tipo A107 para horno serie CWF --/23
Código 2004CB41291 Conector para sonda de 1,5 mm Ø
Código 2004CB41292 Conector para sonda de 3 mm Ø
Código 2004CB41293 Conector para funda RCA de 10 mm Ø
Otras longitudes y Ø consultar.
