Medidor de potencia de tres fases y medidor de energía
Medidor de potencia de tres fases y medidor de energía (en tiempo real) con memoria de datos, interfaz para el PC y software
El medidor de potencia (Power Analyzer) sirve para medir la potencia en una o en tres fases. Para ello, su gran pantalla presenta hasta 10 valores. Se pueden adaptar hasta 4 pinzas de corriente a la vez. En el modo manual puede guardar 99 valores de manera directa. En el modo de registro de datos se pueden guardar hasta 20.000 valores, por eso, este medidor de potencia de tres fases es ideal para realizar análisis de larga duración. Los valores guardados en el aparato pueden ser transmitidos al PC para su posterior valoración (también software y cable de datos).
• Control en tiempo real, grabación y análisis de sistemas de una y tres fases
• Mide corriente y tensión (efectiva real)
• Mide factor de potencia y ángulo fase
• Potencia efectiva, aparente y reactiva
• Analiza armónicos
• Pinza para medir el conductor neutro
• Registrador de 512 K (20.000 grupos)
• Memoria para 99 mediciones
• Incluye interfaz RS-232, cable para el PC y software
• Gran pantalla con 10 indicaciones
• Posibilidad de calibración ISO adicional
Especificaciones técnicas
Medición de tensión
Rango: 0 ... 999,9 V TRUE RMS tres canales de entrada con punto de referencia común “N”
Resolución: 0,1 V
Precisión: +/-0,3 % del valor + 10 D para tensiones >80 V
Frecuencia de red: 50 Hz (no para uso FU)
Medición de corriente
Rango: fase 1 – 3 (0 ... 1000 A) / TRUE RMS; rango “N” (0 ... 250 A) / TRUE RMS
Resolución: 0,1 A
Precisión: +/-0,5 % del valor + 15 D +/-1 %
Potencia efectiva P
Rango: 0 ... 999,9 KW
Precisión: +/-1 % del valor + 20 D
Potencia aparente S
Rango: 0 ... 999,9 KVA
Precisión: +/-1 % del valor + 10 D
Potencia reactiva Q
Rango: 0 ... 999,9 KVAR
Precisión: +/-1 % del valor + 20 D
Energía (trabajo efectivo aparente y reactivo)
Rango: 0,0 ... 9999 MWh / 0,0 ... 9999 Mvarh / 0,0 ... 9999 MVAh
Resolución: 0,1 KWh / 0,1 Kvarh / 0,1 KVAh
Precisión: +/-1 % del valor + 20 D
Factor de potencia (cos Fi)
Rango: 0,000 ... +1,000
Precisión: +/-1 dígito
Ángulo de fase -0 ... +90°
Medición de frecuencia
Rango: 40 ... 100 Hz / tensión U1
Precisión: +/-1 % del valor + 2 D
Capacidad de memoria Registrador de datos: máx. 20.000 valores (512 k), tiempo comienzo y fin programables
Memoria manual: 99 valores
Cuota de medición 5 s, 30 s, 1 min, 2 min (ajustable)
Transmisión de datos / interfaz: interfaz con aislamiento óptico RS-232
Software / cable de datos en inglés, incluido
Indicador pantalla multifunción
Rango de frecuencia 42 ... 63 Hz
Alimentación 8 baterías de 1,5 V o adaptador de red 12 V / 300 mA
Carcasa del material plástico ABS
Dimensiones de la carcasa 235 x 116 x 54 mm
Peso 730 g
Norma CAT III/600 V; DIN VDE 0411/ EN 61010 / IEC 61010; clase II; IP 30; grado 2

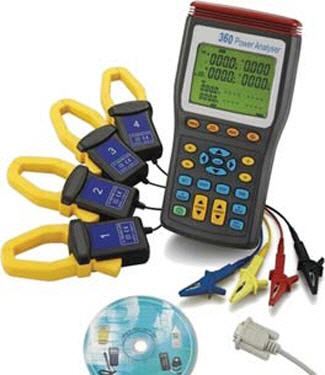

Se suministra con medidor de potencia de tres fases, 4 pinzas de corriente, 4 pinzas de presión con cable de 3 m, 4 cables de medición de seguridad, 8 baterías, adaptador, bolso de transporte, cable RS-232 para PC, software e instrucciones de uso
