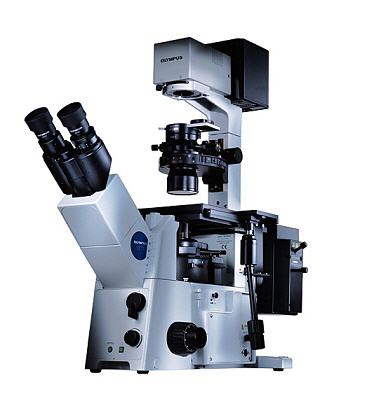

Microscopio para investigación avanzada IX71
Un nuevo estándar en la microscopia invertida
Como parte de la nueva serie IX2, el microscopio invertido de investigación IX71 está diseñado para utilizar una amplia gama de técnicas avanzadas de investigación.
El estativo modular y el diseño óptico del IX71 proporcionan 9 puertos de acceso para múltiples dispositivos de entrada o salida. Hasta 4 puertos pueden acceder simultáneamente a una imagen primaria.
El sistema IX71 puede utilizar con facilidad técnicas avanzadas de fluorescencia y múltiple longitud de onda.
CATÁLOGOS:
¡Aviso! La información de los siguientes catálogos solo esta disponible en Inglés.
IX71 / IX81 Research Inverted System Microscope Catalog (PDF) 4.1MB
Burleigh PCS-5000 Patch-Clamp Micromanipulators 728KB
Burleigh PCS-6000 Patch-Clamp Micromanipulators (PDF) 425KB
ON3 Micromanipulation System Brochure Catalog (PDF) 1.21MB
Total Internal Reflection Fluorescence Microscopy Catalog (PDF) 130KMB
UIS Objetives for Life Science Catalog (PDF) 360KB
UIS Fluorescence Mirror Units Technical Specs (PDF) 448KB
Biological Microscopes (PDF) 3MB
· El IX71 posee un diseño óptico único de dos niveles y forma de V que ofrece una enorme versatilidad e imágenes claras con mínimos reflejos y modificaciones.
· El sistema óptico de Olympus de dos niveles da acceso a un puerto trasero superior e inferior sin modificar la platina o el haz de fluorescencia. Los puertos traseros facilitan el montaje de cámaras y cabezales de barrido láser y mantienen los costados del microscopio libres de equipos adicionales.
· Para los microscopios IX2 se desarrolló un nuevo adaptador de cámara doble para el puerto lateral izquierdo que permite el acceso de dos cámaras a una imagen primaria. El adaptador también acepta un espejo dicroico para la separación espectral entre cámaras.
· Se mejoró la estabilidad del estativo utilizando una fuente de alimentación externa para reducir la generación de calor y la expansión térmica. El estativo fue diseñado por computadora en aluminio ADC-12 para lograr mayor rigidez y estabilidad. El ensamblaje del portaobjetivos rediseñado da como resultado mayor estabilidad durante observaciones prolongadas.
· El camino óptico en forma de V de reflejo único y la lente mejorada de relevo apocromático proporcionan un único reflejo, alta intensidad e imágenes altamente corregidas.
· Todos los controles del microscopio están ubicados ergonómicamente y no vibran durante la utilización. Los condensadores permiten la detención ajustable.
· El nuevo condensador DIC con lente de inmersión en agua opcional ofrece 3.7mm de distancia de trabajo con un NA de 0.9 e incluye un ángulo de acceso de 40°, excelente para electrodos de patch clamping.
· Los iluminadores de fluorescencia rectos o en forma de L tienen alta transmisión UV a 340nm y se combinan con la torre de cubo de filtro de 6 posiciones para ofrecer un brillo fluorescente extraordinario y una gran flexibilidad del sistema.
Construcción del Estativo
· El estativo de estabilidad superior y utilización sin vibración convierten al IX71 en un equipo muy útil para observaciones estables como patch clamping
· El estativo fue diseñado por computadora, de aluminio ADC-12 y utiliza una fuente de alimentación externa para lograr una mayor estabilidad estructural y térmica
· El nuevo mecanismo de foco de portaobjetivos tiene una menor longitud mecánica y proporciona un mayor soporte del portaobjetivos para lograr más estabilidad durante observaciones prolongadas
· El diseño compacto ocupa menos lugar y libera un importante espacio para equipos externos
· La guía de portaobjetivos impermeable protege la óptica interna de derramamientos; el diseño a prueba de polvo reduce el deterioro de las superficies ópticas internas
Patch Clamping/Electrofisiología
· El estativo incluye soportes ya agujereados para incorporar con facilidad micromanipuladores u otros accesorios
· El nuevo condensador de inmersión en agua/DIC de alto NA incluye un NA de 0.9, un amplio ángulo de acceso de pipeta de 40° y 3.7mm de distancia de trabajo para patch clamping
· Los condensadores rediseñados poseen un botón de detención ajustable para reducir las vibraciones
· El estativo y las platinas del microscopio presentan puntos de montaje para apoyar electrodos
Columnas de Iluminación
· Dos columnas de iluminación de 12V/100W reclinables, lo que da un mayor acceso al área de la muestra para instalar el manipulador. La cremallera del condensador también se reclina, independiente de la columna iluminadora
· Las columnas de iluminación de 100W están preagujereadas para montar el manipulador. Puede reclinarse para ensamblar el manipulador y tener un fácil acceso a la muestra
· La exclusiva columna de iluminación de 100W de condensador doble permite incorporar dos condensadores y cambiar rápidamente entre ambos
· La columna de 100W de condensador único posee un mayor movimiento de condensador para el contraste de relieve de nuevo diseño y condensadores motorizados
· Incluye asimismo un iluminador de bajo costo de 6V/30W
Características y Rendimiento Ópticos
· El estativo tiene un diseño óptico de dos niveles y 9 puertos de entrada/salida, lo que le da al sistema gran flexibilidad.
· Hasta 4 puertos pueden tener acceso simultáneo a una imagen primaria, lo que permite generar imágenes separadas cromáticamente con alta calidad y velocidad
· Presenta dos puertos traseros sin modificar la posición de la platina, el iluminador de fluorescencia o el ensamblaje del portaobjetivos
· El camino óptico en forma de V de reflejo único con lentes de relevo apocromático ofrece imágenes de un solo reflejo, alta calidad y claras a los tubos de observación
· Tubos de observación binoculares, así como binoculares y trinoculares inclinables
· El estativo incorpora un cambiador de aumentos de 1.6x (2x opcional), lo que ofrece más aumentos para los oculares y las cámaras sin cambiar los objetivos
Fluorescencia
· El iluminador recto mejorado es 20% más claro que los modelos previos de Olympus y tiene mejores elementos ópticos
· El nuevo iluminador en forma de L presenta detención de apertura y de campo y un fácil centrado de iluminador de fluorescencia
· La torre de filtro de fluorescencia de 6 posiciones con detenciones ajustables presenta indicadores de posición iluminados para identificar los filtros cuando existe poca luz
· Los nuevos objetivos y condensador de contraste de relieve proporcionan efectos de contraste e iluminación 3-D (similares a DIC) en recipientes plásticos
· Objetivos de contraste de fase, Plan-Fluorita y larga distancia de trabajo (LCPLFL-PH) para cámaras de cultivo y placas con varios pocillos
· El objetivo de distancia de trabajo superlarga SLCPLFL 40x/0.55 con 6.4mm de distancia de trabajo se ajusta para cubreobjetos o placa de entre 0.0mm y 2.8mm
· Los objetivos LUCPLFL presentan un diseño de collar de corrección sin foco que mantiene el foco del objetivo durante los ajustes para un uso más fácil
· Los apocromáticos universales (U-APO) logran una excelente eficiencia de transmisión para observaciones y medidas de fluorescencia
· Los plan-apocromáticos (PLAPO), como el PL APO 60x/1.4 tienen altas aperturas numéricas y corrección de uniformidad de campo para lograr imágenes claras de alta resolución.
· El mejorado iluminador de microscopía de reflejo totalmente interno (TIRFM) facilita la preparación y ajuste del láser
· Los objetivos TIRFM ofrecen altas aperturas numéricas importantes para la correcta alineación del láser e iluminación de la muestra: El 100x APO/1.65 NA tiene la mayor apertura numérica que existe y el 60x/1.45 utiliza cubreobjetos y aceite estándar
· El objetivo PL APO 60x W/1.2 NA 'PSF' de alta resolución tiene una función de difusión de punto perfectamente simétrica para la microscopía de reasignación de fotones. El diseño de inmersión en agua reduce la aberración esférica que ocurre normalmente cuando se enfocan en células vivas
[Este contenido no está disponible en dispositivos móviles]
[Este contenido no está disponible en dispositivos móviles]
NOTA; El equipo mostrado está configurado por nuestro equipo para un óptimo trabajo en el laboratorio. Puede también solicitarnos una configuración diferente indicándonos las piezas que quiere que posea su microscopio a nuestro departamento comercial y que podrá ver completamente desglosadas en la página del fabricante:
Microscopio OLYMPUS personalizado
· Nuevo Condensador DIC con lente frontal de inmersión en agua opcional: Ofrece NA de 0.9; 3.7mm de distancia de trabajo con ángulo de acceso de 40° para electrodos de patch clamping
· Adaptador de Cámara Doble: Se conecta al puerto lateral izquierdo y ofrece acceso de dos cámaras a una imagen primaria. El adaptador también acepta divisor de haces dicroicos para generar imágenes simultáneas
· Puerto Inferior Opcional: Permite incorporar dispositivos de imágenes en línea con el eje óptico del objetivo, lo que produce la señal de más eficiencia posible
· Puerto Trasero Bajo: En combinación con el iluminador en forma de L, acepta el confocal de barrido láser FluoView 500, lo que libera los lados del microscopio para equipos adicionales
· Accesorios Motorizados Opcionales: El estativo acepta varios accesorios motorizados, incluidos condensadores, torre de filtros de fluorescencia, obturadores y ruedas de filtro
· Accesorio de Visualización Doble: Para la enseñanza y el comentario. Incluye flecha indicadora iluminada con mango de control para facilitar la comunicación. Las posiciones de observación están separadas por 25"
