Aparato para verificar las leyes de la ind. elect.


CARACTERISTICAS

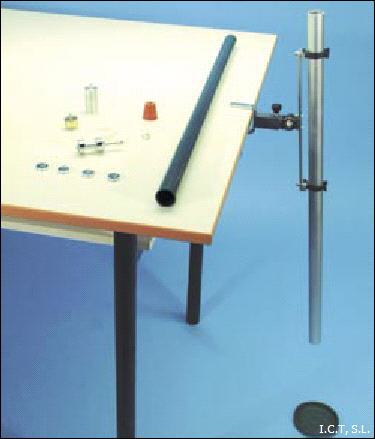

Aparato para verificar las leyes de la inducción electromagnética

Dejando caer el cilindro metálico en el interior de tubo de aluminio y sucesivamente en el interior del tubo de PVC, se verifica que en ambos casos se trata de caída libre.

Repitiendo la prueba con la pareja de imanes, se verifica que en el interior del tubo de PVC la caída es aún libre, mientras que en el tubo de aluminio tiene lugar con movimiento uniforme, con una velocidad que depende del peso del imán. Esta es la explicación. Durante la caída del imán, el tubo de aluminio está concatenado con un flujo magnético variable, por lo cual es sede de corrientes inducidas, las cuales por la ley de Lenz, tienen sentido tal de oponerse a la causa que las genera, o sea al movimiento del imán. En consecuencia que este último en la fase inicial cae con movimiento uniformemente acelerado, movido por una fuerza vertical de intensidad igual a la diferencia entre su peso P y la fuerza de Newman F. Esta última es proporcional y opuesta a la velocidad de caída, es decir, es una fuerza viscosa F = - kv.

Apenas el imán alcanza la velocidad v0 tal cual P - kv0 = 0, su movimiento se convierte en uniforme con velocidad v0.

Código 21105326


MATERIAL SUMINISTRADO

1 tubo de aluminio de 80 cm
1 tubo de PVC de 80 cm
1 tornillo de mesa articulado con soporte
1 cilindro de aluminio
1 pareja de imanes al neodimio con soporte
1 plomada
1 cubeta para la arena
4 pesos de 10 gr.
