Analizador de potencia y armónicos de 3 fases 830

CARACTERISTICAS

Analizador de potencia y armónicos de 3 fases 830

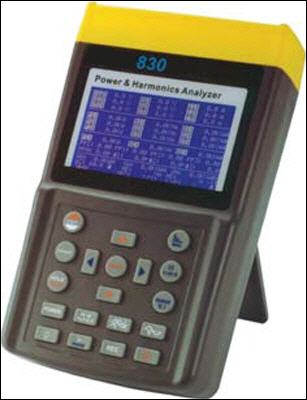

Analizador de potencia y armónicos de 3 fases, así como medidor de energía (tiempo real) y analizador de armónicos con memoria, puerto para PC y software
El analizador de potencia y armónicos 830 (Power and Harmonics Analyzer) sirve para la medición de una a tres fases de magnitudes eléctricas en la red de corriente alterna. Además de detectar las magnitudes de medición “normales” como tensión, corriente, frecuencia, potencia y energía, también indica, según la normativa EN50160, los valores armónicos, interarmónicos y asimétricos. Interferencias en la red como interrupciones, robos, sobretensiones temporales o transitorias (a partir de 16 us) son detectadas con sus valores correspondientes. La pantalla LCD, que cuenta con un buen contraste y una matriz de puntos con iluminación de fondo, le muestra hasta 35 parámetros simultáneamente. Se pueden adaptar hasta 3 pinzas de corriente simultáneamente. En el modo de registro de datos puede memorizar hasta 17.470 valores de medición (3 fases / 4 conductores), en el caso más sencillo hasta 52.400 valores de medición (1 fase / 2 conductores), repartido entre 85 registros. Todo esto hace que el analizador de potencia y armónicos 830 pueda usarse de forma óptima para el análisis de larga duración. Los valores de medición obtenidos pueden ser enviados a voluntad al ordenador y ser procesados con el software de análisis correspondiente. El contenido del envío contiene todo lo que necesita para efectuar las mediciones y el análisis (incluido el software y el cable de datos). Aunque el medidor de potencia se envía calibrado de fábrica, puede ser calibrado opcionalmente en el laboratorio y certificado según la normativa ISO (con el primer pedido o para la recalibración anual).

• Análisis de red de 3 fases/4 conductores, 3 fases/3 conductores, 1 fase/3 conductores
• Medición del valor efectivo real (V 123 e I 123)
• Medición de potencia activa (W, KW, MW, GW)
• Medición de potencia aparente y reactiva (KVA, KVAR)
• Factor de potencia (PF), ángulo de fase (FI)
• Medición de energía y trabajo (Wh, KWh, KVARh, PFh)
• Mediciones de corriente de 0.1 mA a 3000 A, permite p.e. analizar la necesidad de reserva de potencia de una fábrica
• Gran pantalla LCD que muestra hasta 35 parámetros simultáneamente (3P4W [=3 fases/4 conductores])
• Las condiciones CT (1 a 600) y PT (1 a 3000) programables
• Indicación de las formas de onda de corriente y tensión superpuestas
• Potencia media (AD en W, KW, MW)
• Memoria de 512 KB con intervalos de registro programables (cuota de medición de 2 a 3000 segundos, 17.470 valores usando el sistema de 3 fases/4 conductores)
• Indicación de las formas de onda, parámetros de rendimiento y las distorsiones armónicas
• Potencia máxima (MD en W, KW, MW) con el período programable
• Análisis de las distorsiones armónicas hasta orden 99 de curvatura
• Indicación en pantalla hasta la 50º forma de onda armónica
• Indicación de la forma de onda con valor máximo (1024 valores de medición / períodos)
• Análisis de las distorsiones absolutas (%THD-F)
• Detecta hasta 28 transitorios (tiempo y ciclos) con el umbral programable (%)
• Diagrama de equilibrio gráfico con parámetros del sistema de 3 fases
• Factor de 3 fases de tensión o corriente asimétrica (d0%, d2%)
• Relación de 3 fases de tensión o corriente asimétrica (VUR)
• Temporizador y calendario integrado para el registro de datos
• Puerto USB aislado ópticamente

Especificaciones técnicas

Set 1 (incl. 6801)
Vatios AC
Rango de medición / precisión (50 o 60 Hz, PF 0,5 hasta 1,0)
5,0 ... 999,9 W / +/-1 %
1,000 ... 9,999 kW / +/-1 %
10,00 ... 99,99 kW / +/-1 %
100,0 ... 999.9 kW / +/-1 %
1000 ... 9999 kW / +/-1 %
Corriente AC
Rango de medición / precisión
0,040 ... 1,000 A / +/-0,5 %
0,40 ... 10,00 A / +/-0,5 %
4,0 ... 100,0 A / +/-0,5 %
Tensión AC
Rango de medición / precisión
(medición entre fase y neutro) 20,0 ... 500,0 V /+/-0,5 %
(medición entre dos fases) 20,0 ... 600,0 V / +/-0,5 %
Factor de potencia 0,00 ... 1,00 / +/-0,04
Ángulo de desfase -180,0° ... +180,0° / +/-1°

Set 2 (incl. 6802)
Vatios AC
Rango de medición / precisión (50 o 60 Hz, PF 0,5 hasta 1,0)
5,0 ... 999,9 W / +/-1 %
1,000 ... 9,999 kW / +/-1 %
10,00 ... 99,99 kW / +/-1 %
100,0 ... 999.9 kW / +/-1 %
1000 ... 9999 kW / +/-1 %
0,000 ... 9,999 MW / +/-1 %
Corriente AC
Rango de medición / precisión
0,400 ... 10,000 A / +/-0,5 %
4,00 ... 100,00 A / +/-0,5 %
40,0 ... 1000,0 A / +/-0,5 %
Tensión AC
Rango de medición / precisión
(medición entre fase y neutro) 20,0 ... 500,0 V /+/-0,5 %
(medición entre dos fases) 20,0 ... 600,0 V / +/-0,5 %
Factor de potencia 0,00 ... 1,00 / +/-0,04
Ángulo de desfase -180,0° ... +180,0° / +/-1°

Set 3 (incl. 3007)
Vatios AC
Rango de medición / precisión (50 o 60 Hz, PF 0,5 hasta 1,0)
5,0 ... 999,9 W / +/-1 %
1,000 ... 9,999 kW / +/-1 %
10,00 ... 99,99 kW / +/-1 %
100,0 ... 999.9 kW / +/-1 %
1000 ... 9999 kW / +/-1 %
Corriente AC
Rango de medición / precisión
0,0 ... 300,0 A / +/-1 %
300,0 ... 999,9 A / +/-1 %
1000 ... 3000 A / +/-1 %
Tensión AC
Rango de medición / precisión
(Medición entre fase y neutro) 20,0 ... 500,0 V /+/-0,5 %
(Medición entre dos fases) 20,0 ... 600,0 V / +/-0,5 %
Factor de potencia 0,00 ... 1,00 / +/-0,04
Ángulo de desfase 0 ... 180,0° / +/-1°
Especificaciones generales
Medición máxima en corriente y tensión AC 50 + 60 Hz / +/-5 %
Medición del valor de cresta en tensión y corriente AC 1,00... 99,99 / +/-5 %
Rango de frecuencia 45 ... 65 Hz / +/-0,1 Hz
Memoria 512 kB (no es memoria volátil) hasta 52.420 valores de medición efectuando una medición de 1 fase/2 conductores
Puerto USB (aislado ópticamente)
Pantalla: Pantalla iluminada, LCD de matriz de puntos
Alimentación 8 x baterías 1,5 V AA
Dimensiones / peso 257 x 155 x 57 mm / 1160 g
Condiciones ambientales -10 ... +50 °C / máx. 85 % H.r.
Tipo de protección / normativas IEC 61010, 600 V / CAT III

Se suministra analizador de potencia y armónicos 830, 3 pinzas amperimétricas (según el set elegido), 4 bornes de toma aislados, 4 líneas de comprobación de seguridad, 8 baterías, adaptador de red, maletín, cable USB para PC, software (inglés), instrucciones de uso
