Detector de cables p/ líneas con/sin tensión CL10

CARACTERISTICAS

Detector de cables para líneas con y sin tensión CL10
Con el detector de cable CL10 puede detectar líneas con tensión de hasta 400 V en circuitos y líneas libres de tensión. El detector de cable puede localizar, cables, líneas, circuitos, cortocircuitos y conexiones a tierra, efectuar un seguimiento de los tubos de protección y de cables coaxial. Para ello no es necesario interrumpir el suministro de corriente o apagar piezas electrónicas sensibles. La localización la puede efectuar en tierra, paredes de hormigón y de ladrillo. El sistema de detección de cable se compone de un generador de señal para líneas con y libres de tensión, así como de un receptor.

• La detección de líneas en techos, paredes y suelos
• La detección de interrupciones de líneas, interruptores y fusibles
• Localización de cortocircuitos
• La detección de conexiones a tierra en redes trifásicas
• Seguimiento de tubos de protección, de agua y de calefacción
• Distribución de líneas tendidas

Especificaciones técnicas

Receptor
Potencia absorbida máx. 40 mA
Pantalla LCD con gráfico de barras
Desconexión automática aprox. a los 5 min.
Alimentación batería de 9 V
Dimensiones 192 x 61 x 37 mm
Peso 180 g
Generador de señal
Tensión máxima 400 V AC/DC
Frecuencia de transmisión 125 kHz
Pantalla LCD
Desconexión automática aprox. 1 hora
Potencia absorbida máx. 18 mA
Alimentación batería de 9 V
Dimensiones 130 x 69 x 32 mm
Peso 130 g
Observaciones generales
Cond. ambientales 0 ... +40 °C / <80 %H.r.
Categoría de sobre tensión CAT III, 300 V

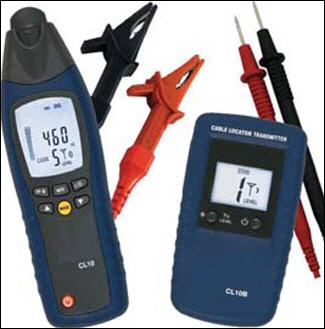

Se suministra con detector de cables CL10, que se compone de 1 maletín con generador de señal, receptor, baterías, cables de prueba, pinzas de cocodrilo, pinzas e instrucciones de uso
