Detector de CO2 MF-420IR

CARACTERISTICAS

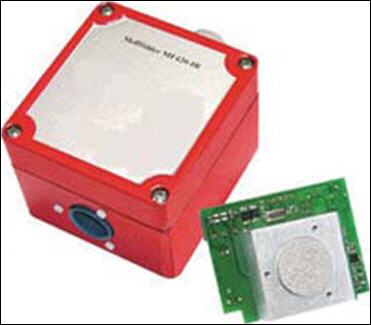

Detector de gas CO2 MF-420IR
Detector de CO2 MF-420IR para el sector industrial
El detector de CO2 MF-420IR-CO2 es compacto, sólido y no requiere mantenimiento en la práctica habitual. Este aparato determina el contenido de dióxido de carbono en el aire con la ayuda de un sensor por infrarrojos a una temperatura ambiente entre -10 y +50 °C. La carcasa del detector de CO2 es de aluminio y está preparada para ser montada en la pared. Debido a que la valoración y la disposición de las señales de medición tienen lugar según un nuevo algoritmo digital y a que el material y la construcción de la cubeta son novedosos, el detector de CO2 MF420-IR mide la concentración de dióxido de carbono de una forma más rápida, precisa y económica que los sistemas habituales. El sistema de medición por IR determina el contenido absoluto de CO2 en el aire, se somete continuamente a autocontrol y detecta errores del hardware y del software. El rango de medición es lineal. Se alimenta por corriente continua a 24 V. La preparación y la emisión de las señales de medición (salida de corriente lineal a elegir entre 4 ... 20 mA o 0 ... 10 V) se encuentran integrada en el sistema de medición. La valoración y el procesamiento de los valores tienen lugar en un aparato conectado por el usuario según sus especificaciones (p.e. sistema de ventilación, SPS, alarma de valor límite, indicador). Existe un módulo opcional para conectar a Ethernet que introduce los datos analógicos en la red. En la práctica habitual no es necesario calibrar el aparato, en caso de tener que hacerlo, deberá realizarlo un especialista.

• Sensor por infrarrojos para CO2
• Normalmente no requiere mantenimiento
• Carcasa de aluminio
• Preparado para ser montado en la pared
• Rangos de medición estándar:

0-3.000 ppm (0,3 Vol%)
0-6.000 ppm (0,6 Vol%)
0-10.000 ppm (1 Vol%)
0-50.000 ppm (5 Vol%)

• Otros rangos disponibles bajo pedido
• Salida 4-20 mA o 0-10 V
• Medición de CO2 +/- 2% MBE

Especificaciones técnicas

Detector MF 420IR 1
Rangos de medición 0 ... 3.000 ppm; 0 ... 0,3 vol% CO2
Precisión +/-2 % del valor de medición
Reproducibilidad +/-1 % del valor de medición
Tiempo de calentamiento 5 min
Tiempo de reacción aprox. 30 s
Entrada de gas por difusión
Alimentación corriente aprox. 100 mA; salida 24 V
Bornes de conexión con tornillos

Detector MF 420IR 4
Rangos de medición 0 ... 6.000 ppm; 0 ... 0,6 vol%
Precisión +/-2 % del valor de medición
Reproducibilidad +/-1 % del valor de medición
Tiempo de calentamiento 5 min
Tiempo de reacción aprox. 30 s
Entrada de gas por difusión
Alimentación corriente aprox. 100 mA; salida 24 V
Bornes de conexión con tornillos

Detector MF 420IR 2
Rangos de medición 0 ... 10.000 ppm; 0 ... 1,0 vol%
Precisión +/-2 % del valor de medición
Reproducibilidad +/-1 % del valor de medición
Tiempo de calentamiento 5 min
Tiempo de reacción aprox. 30 s
Entrada de gas por difusión
Alimentación corriente aprox. 100 mA; salida 24 V
Bornes de conexión con tornillos

Detector MF 420IR 3
Rangos de medición 0 ... 50.000 ppm; 0 ... 5,0 vol% CO2
Precisión +/-2 % del valor de medición
Reproducibilidad +/-1 % del valor de medición
Tiempo de calentamiento 5 min
Tiempo de reacción aprox. 30 s
Entrada de gas por difusión
Alimentación corriente aprox. 100 mA; salida 24 V
Bornes de conexión con tornillos

Características generales

Conexiones
Pin 1: 0 V
Pin 2: 4 ... 20 mA o 0 ... 10 V
Pin 3: 24 VDC +/-5 %
Cond. ambientales -10 ... +50 °C
Presión atmosférica 900 ... 1100 hPa
Humedad 15 ... 95 % r.F.
Salida 4 ... 20 mA (carga máxima 450 Ω)
Tipo de protección IP 40
Dimensiones 90 x 85 x 65 mm
Peso 500 g

También en este caso, recomendamos su uso junto a una central de aviso GasFlag o Gas Master GasFlag
Para los aparatos sin relé de alarma podemos ofrecer el GasFlag. Se trata de una pequeña caja que se monta en la pared sin pantalla para señales de entrada de 4 ... 20mA. Como salida existen dos relés de alarma (máx. 1 A para 30 VDC).
Los LED muestran el estado, se alimenta a 13 ... 28 VDC.

Gasmaster
El Gasmaster es una central de aviso con una gran pantalla. Existen versiones de 1 y 4 canales, con y sin interfaz para el PC.
También tiene relé de alarma con cuya ayuda se pueden activar luces señalizadoras o ventiladores.
De manera adicional cuenta con una salida de 4 ... 20 mA y una salida RS-485.
