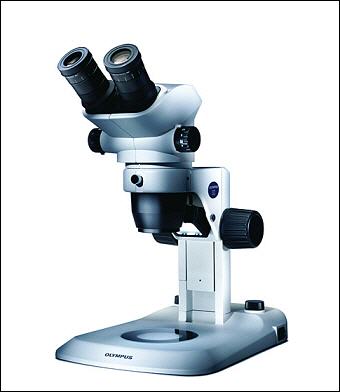

Estereomicroscopio biológico SZ61, OLYMPUS®
Microscopios Estereoscópicos SZ51 y SZ61 Zoom
Los estándares establecidos por los nuevos SZ61 y SZ51 son extraordinarios. El nuevo diseño de ocular "Visión cómoda" y la accesibilidad y respuesta de los controles facilitan el uso y lo hacen más confortable que nunca. El diseño compacto, que incorpora el sistema óptico Greenough, proporciona excelente uniformidad y amplia profundidad de campo además de claridad, detalle y colores precisos. La óptica fiable y de alta calidad es clave para producir resultados consistentes y precisos en las cada vez mayores aplicaciones de la microscopía en biología. También son claves las características ergonómicas que facilitan las tareas de larga duración.
Catálagos
¡Aviso! La información de los siguientes catálogos solo esta disponible en Inglés.
Serie SZ61 / SZ51 Microscope Catalog (PDF) 452KB
Stereo Microscope Catalog (PDF) 383KB
Biological Microscopes (PDF) 3MB
CARACTERISTICAS
· El diseño de ocular "Visión cómoda", totalmente nuevo, proporciona gran comodidad y acelera el trabajo. La Visión cómoda permite el control de aberraciones de la pupila y el posicionamiento correcto en el punto de mira. Como resultado, el campo de visión es fácil de encontrar y la visión es cómoda y fácil de mantener
· Rango de aumentos: (utilizando oculares 10X) SZ61 6.7x a 45x; relación de zoom: 6.7:1
· SZ51 8.0x a 40x; relación de zoom: 5:1El ángulo de convergencia de 10° en el sistema óptico Greenough garantiza una excelente uniformidad de imagen y una gran profundidad de campo
· El SZ61 y el SZ51 presentan 5 opciones de configuración de sistema. Ambos vienen con tubos de inclinación de 45° ó 60°. El SZ61 también incluye una versión trinocular para generar imágenes y documentación
· Cómodos controles de acceso frontal
· Componentes ópticos sin plomo
ÓPTICA
Existe una amplia gama de objetivos auxiliares de entre 0.25 y 2x que permiten observar desde distancias de trabajo de entre 400 y 38mm
RENDIMIENTO ÓPTICO
| Cuerpo del Microscopio | Aumento de Zoom | WHSZ10X-HWHSZ10X | WHSZ10X-HWHSZ10X | WHSZ15X-H | WHSZ15X-H |
| F.N. 22 | F.N. 22 | F.N. 16 | F.N. 16 | ||
| Aumentos Totales | Campo de Visión (mm) | Aumentos Totales | Campo de Visión (mm) | ||
| SZX61 | 0.67x | 6.7 | 32.8 | 10.1 | 23.9 |
| 1x | 10 | 22 | 15 | 16 | |
| 2x | 20 | 11 | 30 | 8.0 | |
| 3x | 30 | 7.3 | 45 | 5.3 | |
| 4.5x | 45 | 4.9 | 67.5 | 3.6 | |
| SZX51 | 0.8x | 8 | 27.5 | 12 | 20 |
| 1x | 10 | 22 | 15 | 16 | |
| 2x | 20 | 11 | 30 | 8.0 | |
| 3x | 30 | 7.3 | 45 | 5.3 | |
| 4x | 40 | 5.5 | 60 | 4.0 |
| Cuerpo del Microscopio | Aumento de Zoom | WHSZ20X-HWHSZ20X | WHSZ20X-HWHSZ20X | WHSZ30X-H | WHSZ30X-H |
| F.N. 12.5 | F.N. 12.5 | F.N. 7 | F.N. 7 | ||
| Aumentos Totales | Campo de Visión (mm) | Aumentos Totales | Campo de Visión (mm) | ||
| SZX61 | 0.67x | 13.4 | 18.7 | 20.1 | 10.4 |
| 1x | 20 | 12.5 | 30 | 7.0 | |
| 2x | 40 | 6.3 | 60 | 3.5 | |
| 3x | 60 | 4.2 | 90 | 2.3 | |
| 4.5x | 90 | 2.8 | 135 | 1.6 | |
| SZX51 | 0.8x | 16 | 15.8 | 2.4 | 8.8 |
| 1x | 20 | 12.5 | 30 | 7.0 | |
| 2x | 40 | 6.3 | 60 | 3.5 | |
| 3x | 60 | 4.2 | 90 | 2.3 | |
| 4x | 80 | 3.1 | 120 | 1.8 |
*No incorpora objetivos auxiliares.
| Objetivo Auxiliar para SZ51 | Distancia de Trabajo (mm) |
| 110AL0.25x | 400 |
| 110ALK0.3x | 250-350 |
| 110ALK0.4x | 180-250 |
| 110AL0.5x | 200 |
| 110AL0.62x | 160 |
| 110AL0.75x | 130 |
| 110AL1.5x | 61 |
| 110AL2x | 38 |
| Ocular WHSZ "Visión Cómoda" | N de Campo (F.N.) | Ajuste de Dioptría | Retícula | Aumentos Focales |
| WHSZ10x | 22 | -- | N.A. | -- |
| WHSZ20x | 12.5 | -- | N.A. | -- |
| WHSZ10xH | 22 | -8-+5 | Sí*2 | -- |
| WHSZ15xH | 16 | -8-+5 | Sí*2 | -- |
| WHSZ20XH | 12.5 | -8-+5 | Sí*2 | 1.3x |
| WHSZ30xH | 7 | -8-+5 | Sí*2 | 2x |
*2Tamaño de retícula aplicable: 24mm de diámetro, t1.5
| Código | Descripción | Cantidad |
| 2113SZ61 | Microscopio OLYMPUS SZ61 | 1 |
NOTA; El equipo mostrado está configurado por nuestro equipo para un óptimo trabajo en el laboratorio. Puede también solicitarnos una configuración diferente indicándonos las piezas que quiere que posea su microscopio a nuestro departamento comercial y que podrá ver completamente desglosadas en la página del fabricante:
Microscopio OLYMPUS personalizado
ESPECIFICACIONES
| Cuerpo del Microscopio | Aumentos | SZ61 | SZ61-60 | SZ61TR | SZ51 | SZ61-60 |
| de 0.67x a 4.5x | de 0.67x a 4.5x | de 0.67x a 4.5x | de 0.8x a 4x | de 0.8x a 4x | ||
| Relación de zoom | 6.7:1 | 6.7:1 | 6.7:1 | 5:1 | 5:1 | |
| Distancia de trabajo | 110 mm | 110 mm | 110 mm | 110 mm | 110 mm | |
| Ángulo de Inclinación del Tubo | 45 | 60 | 45 | 45 | 60 | |
| Ajuste de Distancia Interpupilar | Izquierda y derecha entrelazadasRango de ajuste: de 52 a 76mm (utilizando oculares WHSZ10x) | Izquierda y derecha entrelazadasRango de ajuste: de 52 a 76mm (utilizando oculares WHSZ10x) | Izquierda y derecha entrelazadasRango de ajuste: de 52 a 76mm (utilizando oculares WHSZ10x) | Izquierda y derecha entrelazadasRango de ajuste: de 52 a 76mm (utilizando oculares WHSZ10x) | Izquierda y derecha entrelazadasRango de ajuste: de 52 a 76mm (utilizando oculares WHSZ10x) | |
| Adaptabilidad para Videocámara | --- | --- | C-mount (0.5x incorporado) | -- |
| Perilla de Regulación de Zoom | Perilla horizontal izquierda / derecha de eje únicoBloqueo incorporado de aumento alto / bajo de la distancia interpupilar. |
| Componentes Ópticos | Sin plomo |
| Objetivo Auxiliar | Se atornilla en la parte inferior del estativo (M48 rosca 0.75x) |
| Oculares | Serie WHSZ "Visión cómoda"Sin plomo |
| PlataformaSZ2-STSZ2-ILST | Instalación de Estativo | SZ2-ST | SZ2-ILST |
| Plataforma estándar | Plataforma de iluminación reflejada/transmitida LED | ||
| Diámetro de montaje: 76mm | |||
| Ajuste de Enfoque | Distancia de enfoque: 120mm | ||
| Placa de Platina | SZ2-SPBW (Blanca y negra para protección contra descargas electrostáticas)SP-C (Placa de vidrio transparente) | Placa de vidrio de 100mm de diám. incluida | |
| Fuente de Luz | Sistema de iluminación por fibra óptica SZ2-LGB desmontable (opcional)Accesorio de iluminación por luz transmitida (SZ2-ILA) desmontable (opcional) | Iluminación transmitida: LEDIluminación reflejada: LEDPromedio de vida útil de LED: 6000 horasEntrada: 100-120V/200-240V~0.15/0.1A, 50/60Hz |
| Peso | Sólo Cuerpo de Zoom | 1.300g | 1.500g | 1.300g |
| Configuración 3 | 3.520g | 3.720g | 3.520g |
Configuración 3: Cuerpo de zoom + WHSZ10X-H(2) + SZ2-ST
ACCESORIOS
· Amplia selección de objetivos auxiliares
· Oculares de entre 10x y 30x
· Múltiples fuentes de iluminación que garantizan la luz correcta para cada tarea; Plataforma de iluminación LED, accesorio de iluminación transmitida e iluminador de luz transmitida de campo claro/campo oscuro. También incluye un iluminador de luz transmitida de alto nivel con un contraste ajustable de alto y bajo para proporcionar un contraste y una iluminación eficaces y claros.
· Presenta asimismo varios sistemas de guía de fibra óptica: guía de luz flexible; guía de luz doble entrelazada; guía de anillo de luz, e iluminador de luz reflejada coaxial.
· Plataformas universales con brazo largo
ACCESORIOS PERIFÉRICOS
 |
Cámaras Digitales |
|
|
Videocámaras de Color |
|
|
Equipos de Microfotografía |
