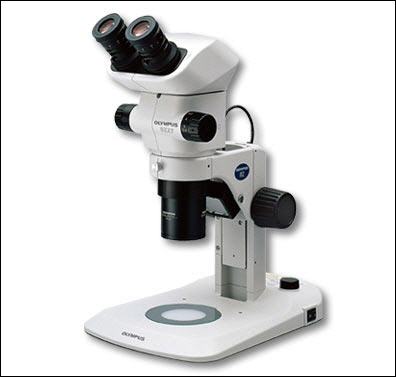

Estereomicroscopio biológico SZX7, OLYMPUS®
Microscopio Estereoscópico SZX7 Zoom
El SZX7 es muy fácil de usar y el trabajo con él es muy cómodo en cualquier tarea, desde preparaciones de rutina hasta investigaciones avanzadas.
Este sistema óptico galileico, anteriormente reservado para microscopios más especializados, ofrece una de las mejores relaciones de zoom en su clase, además de una imagen de increíble claridad, color natural y reproducción precisa de la muestra original con nitidez y definición.
La capacidad de incorporar módulos al sistema y los numerosos accesorios garantizan asimismo la adaptación rápida y sencilla del sistema a muestras de todo tipo y tamaño.
CATÁLOGOS:
!Aviso! La información de los siguientes catálogos solo esta disponible en Inglés.
Stereo Microscope for Biological Use Catalog (PDF) 1.4MB
Stereo Microscope Line Up Catalog (PDF) 383KB
Biological Microscopes(PDF) 3MB
CARACTERISTICAS
· El diseño del ocular "Visión cómoda", totalmente nuevo, proporciona gran comodidad y acelera el trabajo. Presenta un control de aberración de pupila y un posicionamiento correcto del punto de mira. Como resultado, el campo de visión se encuentra fácilmente y se observa y mantiene con comodidad
· Rango de aumentos: 8x-56x (utilizando un objetivo 1x/ocular 10x); relación de zoom 7:1
· El nuevo objetivo DFPLAPO1X-4 proporciona un óptimo rendimiento óptico con corrección de Plan-apocromático y N.A. de 0.10
· Nuevo tubo de observación binocular con inclinación de 45°
· Cómodos controles de acceso frontal
· Mecanismo de detención integrado que ofrece acceso rápido y sencillo a los ajustes de aumentos habituales
· Ecológico: el cuerpo de zoom y los objetivos del SZX7 no tienen plomo
ÓPTICA
· El nuevo objetivo DFPLAPO1X-4 proporciona el máximo rendimiento óptico en esta clase con corrección de Plan-apocromático y N.A. de 0.10
· Se ofrece una amplia gama de objetivos, desde el SZX-ACH1X (90mm W.D.) hasta el DFPL0.5X (198mm W.D.)
ACCESORIOS
· Unidad de fluorescencia de luz reflejada: se pueden montar 3 cubos de filtro de fluorescencia en un deslizante de 4 posiciones. Incluye asimismo un portalámparas para lámparas de mercurio de 100W
· Los filtros optimizados para longitudes de onda GFP/YPF tienen altas tasas de transmisión (90% a 95%) y cortes afilados para detectar eficientemente fluorescencia débil
· Tubos de observación: Binocular inclinable (5° a 45°); trinocular (30°)
· Múltiples fuentes de iluminación que garantizan la luz correcta para cada tarea: plataforma de iluminación LED, accesorio de iluminación transmitida e iluminador de luz transmitida de campo claro/campo oscuro. También existe un iluminador de luz transmitida de alto nivel con una ranura de apertura ajustable para iluminación oblicua que proporciona contraste alto y bajo y proporciona una iluminación limpia y eficaz
· Presenta además varios sistemas de guía de fibra óptica: guía de luz flexible, guía de luz doble entrelazada, guía de anillo de luz e iluminador de luz reflejada coaxial
· Plataformas universales con brazo largo
· Tubo de observación de visión doble (lado a lado)
| Código | Descripción | Cantidad |
| 2113SZX7 | Microscopio OLYMPUS SZX7 | 1 |
NOTA; El equipo mostrado está configurado por nuestro equipo para un óptimo trabajo en el laboratorio. Puede también solicitarnos una configuración diferente indicándonos las piezas que quiere que posea su microscopio a nuestro departamento comercial y que podrá ver completamente desglosadas en la página del fabricante:
Microscopio OLYMPUS personalizado
ESPECIFICACIONES
|
Cuerpo del Microscópio con Zoom SZX-ZB7 |
Unidad de zoom: sistema de perilla horizontalBotón de detención para cada aumento de zoom: cambio de ENC-APAG posibleRelación de zoom: 7:1 (0.8x a 5.6x)Indicación de aumento de zoom: 0.8; 1; 1.25; 1.6; 2; 2.5; 3.2; 4; 5; 5.6Montaje de objetivo: Atornillar en la roscaSin plomo |
| Control de Diafragma de Iris de Apertura: | La unidad AS (SZX-AS) es desmontable |
| Tubo de Observación | SZX-BI45 | SZX-TBI | SZX-TR30 | SZX-TR30PT |
| Tubo binocularÁngulo de inclinación de 45 | Tubo binocular inclinableÁngulo de inclinación de 5 a 45 | Tubo trinocularÁngulo de inclinación de 30 Selección de camino óptico: 2 pasos(Binocular 100%, video y foto 80%/Binocular 20%) | Tubo trinocularÁngulo de inclinación de 30 Selección de camino óptico: 2 pasosBinocular 100%, Foto 100%) | |
| Todos los tubos de observación: | Sin plomo | Sin plomo | Sin plomo | Sin plomo |
| Rango ajustable de distancia interpupilar: | 50 a 76mmSe provee perilla para ajustar el ocular | 50 a 76mmSe provee perilla para ajustar el ocular | 50 a 76mmSe provee perilla para ajustar el ocular | 50 a 76mmSe provee perilla para ajustar el ocular |
|
Plataforma SZ2-STSZ2-ILST |
SZ2-ST | SZ2-ILST |
| Plataforma Estándar | Plataforma de iluminación reflejada / transmitida LED |
| Instalación de Estativo | Diámetro de montaje de 76mm | |
| Regulación de Foco | Ajuste de tensión de rotación de perillaDistancia de enfoque de 120mm | |
| Placa de Platina | SZ2-SPBW (Blanco y negro)SP-C (Vidrio claro transparente) | La placa de vidrio de 100mm de diám. incluida |
| Fuente de Luz | Sistema de iluminación de fibra ópticaSZ2-LGB desmontable (opción)Accesorio de iluminación por luz transmitida (SZ2-ILA) desmontable (opcional) | Iluminación transmitida: LEDIluminación reflejada: LEDPromedio de vida útil de LED: 6000 horasEntrada: 100-120V/200-240V~0.15/0.1A, 50/60Hz |
| Oculares | Serie WHSZ "Visión cómoda"Todos los oculares: Sin plomo |
| Peso | Configuración1 | 4.360g | 5.400g | 5.200g |
| Configuración2 | 5.160g | 6.200g | 6.000g |
Configuración 1: SZX-ZB7 + DFPLAPO1X-4 + tubo de observación individual + WHSZ10X-H(2) + SZ2-ST
Configuración 2: SZX-ZB7 + DFPLAPO1X-4 + tubo de observación individual + WHSZ10X-H(2) + SZ2-ILST
Rendimiento Óptico del SZX7
| Ocular | WHSZ10X-HWHSZ10X | WHSZ10X-HWHSZ10X | WHSZ15X-H | WHSZ15X-H | WHSZ20X-HWHSZ20X | WHSZ20X-HWHSZ20X | WHSZ30X-H | WHSZ30X-H |
| N de Campo (F.N.) | 22 | 22 | 16 | 16 | 12.5 | 12.5 | 7 | 7 |
| Objetivo | Aumentos Totales | Campo de Visión (mm) | Aumentos Totales | Campo de Visión (mm) | Aumentos Totales | Campo de Visión (mm) | Aumentos Totales | Campo de Visión (mm) |
| 0.5x | 4x-28x | 55-7.8 | 6x-42x | 40.0-5.7 | 8x-56x | 31.3-4.5 | 12x-84x | 17.5-2.5 |
| 0.75x | 6x-42x | 36.7-5.2 | 9x-63x | 26.7-3.8 | 12x-84x | 20.8-3.0 | 18x-126x | 11.7-1.7 |
| 1x | 8x-56x | 27.5-3.9 | 12x-84x | 20.0-2.9 | 16x-112x | 15.6-2.2 | 24x-168x | 8.8-1.3 |
| 1.25x | 10x-70x | 22-3.1 | 15x-105x | 16.0-2.3 | 20x-140x | 12.5-1.8 | 30x-210x | 7.0-1.0 |
| 1.5x | 12x-84x | 18.3-2.6 | 18x-126x | 13.3-1.9 | 24x-168x | 10.4-1.5 | 36x-252x | 5.8-0.83 |
| 2x | 16x-112x | 13.8-1.9 | 24x-168x | 10.0-1.4 | 32x-224x | 7.8-1.1 | 48x-336x | 4.4-0.63 |
Ocular WHSZ "Visión Cómoda"
| N de Campo (F.N.) | Ajuste de Dioptría | Retícula | Aumentos Focales | |
| WHSZ10X | 22 | -- | N.A. | -- |
| WHSZ20X | 12.5 | -- | N.A. | -- |
| WHSZ10XH | 22 | -8-+5 | Sí*2 | -- |
| WHSZ15XH | 16 | -8-+5 | Sí*2 | -- |
| WHSZ20XH | 12.5 | -8-+5 | Sí*2 | x1.3 |
| WHSZ30XH | 7 | -8-+5 | Sí*2 | x2 |
*2Tamaño de retícula aplicable: 24mm de diámetro, t1.5
Objetivos para SZX7
| Modelo | N.A. | Distancia de Trabajo |
| DFPL0.5X-4*1DFPL0.75X-4DFPLAPO1X-4SZX-ACH1XSZX-ACH1.25XDFPL1.5X-4DFPL2X-4 | 0.050.0750.100.100.1250.150.20 | 171mm116mm81mm90mm68mm45.5mm33.5mm |
*1Requiere cilindro auxiliar SZ2-ET al usar el SZ2-ST/SZ2-ILST
Todos los objetivos libres de plomo
ACCESORIOS PERIFÉRICOS
 |
Cámaras Digitales |
|
|
Videocámaras de Color |
|
|
Equipos de Microfotografía |
|
|
Sistema de Iluminación de Haluro Metálico EXFO-Burleigh™ X-Cite 120: el sistema X-Cite 120 utiliza una lámpara precentrada en combinación con una guía de luz líquida acoplada al microscopio. La unidad se puede usar para luz transmitida o reflejada y es especialmente adecuada para aplicaciones de fluorescencia FITC y de rodamina. |
