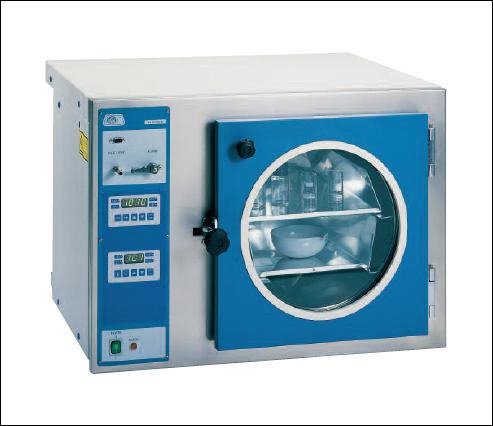

Estufa de desecación a vacío Vaciotem-TV JPSELECTA

CON REGULADOR ELECTRÓNICO DIGITAL DE TEMPERATURA, PRESIÓN DE VACÍO Y TIEMPO. PARA TEMPERATURAS REGULABLES DESDE 35 ºC HASTA 200 ºC. ESTABILIDAD: +/- 1 ºC. HOMOGENEIDAD: +/- 2 %. ERROR DE CONSIGNA: +/- 1 %. RESOLUCIÓN: 1 ºC.

SEGURIDAD

NORMA EN 61010. LIMITADOR FIJO DE SOBRECALENTAMIENTO INCORPORADO. NORMA DIN 12880.2. TERMOSTATO DE SEGURIDAD REGULABLE INCORPORADO.

CARACTERISTICAS

	Regulador electrónico digital de temperatura y del programador horario, que permite seleccionar los períodos de tiempo preestablecidos.
	Sensor de temperatura Pt100.
	Salida RS 232.
	Control automático de la válvula de aireación al final del proceso.
	Elementos calefactores circundantes a su recinto útil.
	Recinto interior cilíndrico en acero inox. AISI 304.
	Bandejas de aluminio anodizado.
	Contrapuerta interior en vidrio templado montado sobre asentamiento elástico en silicona que permite absorber todas las contracciones y dilataciones que se puedan producir.
	Toma de vacío con válvula de cierre.
	Toma de aire en el panel frontal.
	Conector posterior para la bomba.
	Mueble exterior recubierto en epoxi.
	Salida RS-232 para lectura e impresión de parámetros por ordenador.

PANEL DE MANDOS

PARTE FRONTAL

1. Conector RS 232
2. Entrada toma de aire.
3. Válvula de entrada de aire.
5. Indicador modo presión.
6. Indicador electroválvula final de ciclo.
7. Indicador estado marcha.
8. Indicador estado funcionamientoobomba.
9. Display indicador mbar.
10. Pulsador selector presión.
11. Pulsador selector electroválvula final de ciclo.
12. Pulsador aumentar valor parámetros.
13. Pulsador disminuir valor parámetros.
14. Pulsador marcha-paro.
15. Indicador modo temperatura.
16. Indicador modo tiempo.
17. Indicador estado marcha.
18. Indicador estado tiempo de espera.
19. Display indicador tiempo / temperatura.
20. Pulsador selector temperatura.
21. Pulsador selector tiempo.
22. Pulsador aumentar valor parámetros.
23. Pulsador disminuir valor parámetros.
24. Pulsador marcha-paro.
25. Interruptor general.
26. Piloto indicador termostato de seguridad.

PARTE POSTERIOR

27. Toma de aireación.
28. Conector bomba de vacío.
29. Toma de vacío.
30. Toma de aireación.
31. Termostato de seguridad regulable.

Código	Vacío Máximo	Capacidad Litros	Ø/Fondo (interior) cm	Alto/Ancho/Fondo (exterior) cm	Dispositivos para guías bandeja	Consumo (W)	Peso (Kg)
20994001490	0,01 mm Hg	47	34/52	54/76/70	2	2000	73

NOTA; La óptima homogeneización de la temperatura se consigue con una razonable distribución del espacio y carga, no sobrepasando el 70% del volúmen útil.

ACCESORIOS

Bomba de vacío “VACUM-10 Pa”

BOMBA ROTATIVA DE PALETAS CON ANTIRRETORNO DE ACEITE INCORPORADO PARA APLICACIONES GENERALES DE VACÍO.MOTOR CON PROTECTOR TÉRMICO E INTERRUPTOR DE PUESTA EN MARCHA. RECOMENDADA PARA LAS ESTUFAS “VACIOTEM T Y TV” Y EL DESECADOR “VACUO-TEMP”.

CARACTERÍSTICAS
Paletas y juntas exentas de asbesto.
De simple efecto.
Boca de aspiración de sección libre.
Carentes de vibraciones.
Gran volumen de aceite y lubrificación forzada.
Bajo nivel de ruido (62 dB).
Filtro de expulsión para retención de vapores de aceite.
Temperatura máxima de trabajo: 60 °C.
Portátil.

Código	Caudal de vacío m3/h	Vacío límite mbar	Alto/Ancho/Fondo (exterior) cm	r.p.m.	Consumo (W)	Peso (Kg)
20985900620	3,6	0,1	21/26,5/12	1400	120	7,6

Conjunto de conexión para bomba de vacío.

Propiedades
Evita que el aceite de la bomba de vacío penetre en las tuberías y en consecuencia en el recinto de las estufas o desecador termostático de vacío.

Características
Conjunto formado por una electroválvula, bridas estándar para conexión de vacíotipo KF calibre DN16 y un cableado que facilita la conexión de la bomba a nuestras estufas de vacío códigos 20994001489 y 20994001490.
La bomba se gobierna mediante pulsador marcha/paro desde el panel de mandos de la estufa código 20994001489 o de forma automática en la estufa código 20994001490.

Código 20994001537 - Conjunto de conexión para bomba de vacío.
