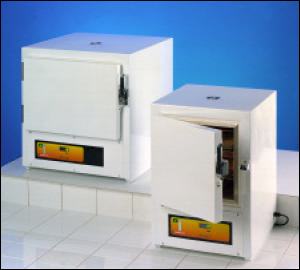

Estufa para salas blancas CR, CARBOLITE®


CARACTERISTICAS

• Diseñadas especialmente para aplicaciones en cámaras blancas. Clase 100.
• Pueden equiparse con cuatro tipos de regulador de temperatura:
- Controlador 300 Digital ON/OFF: D (estabilidad + 1 ºC).
- Controlador 301 PID digital: PID (estabilidad + 0,2 ºC).
- Controlador 3216P1 Programador digital de 8 rampas: P8 (estabilidad + 0,2 ºC).
- Controlador 3508P1 Programador digital de 20 rampas: P20 (estabilidad + 0,2 ºC).
• Opcionalmente pueden suministrarse, con un cargo extra, controladores con hasta 25 programas de memoria, consultar.
• Rango de temperatura ambiente +10 a +250 ºC.
• Volúmenes de 30 Litros hasta 1810 Litros.
• La construcción incorpora un aislamiento térmico totalmente sellado y un motor de ventilación forzada integrado que impide la contaminación de la cámara blanca.
• Ventilación de la cámara ajustable para la extracción de humos.
• El interior de acero inoxidable pulido está totalmente sellado y hermético para el uso de gases inertes.
• Guías para las bandejas soldadas en el chasis.
• Caja externa con acabados en epoxi/poliester liso y brillante, color blanco. Todos los modelos son de aire forzado.
• Estabilidad de temperatura 0,2 ºC hasta modelos de CBCR330 y de 0,3 ºC hasta modelos 2004CBCR1790.
• Homogeneidad de temperatura a 250 ºC de + 3 ºC hasta modelo 2004CBCR60, + 4 ºC modelo 2004CBCR130 y + 5 ºC resto de modelos.
• Cumple normativas de bajo voltaje y seguridad 73/23/EEC, BS EN 61010-2-010:1995.
• Libre de señales parásitas eléctricas según BS EN 50014:1993 y de protección EMC 89/336/EEC.
• Opcionalmente puede instalarse un termostato de seguridad regulable DIN 12-880 Clase 2, digital.
• Suministradas a 220V. Consultar para otros voltajes.



Código  Capacidad
(L)

Nº bandejas
suministradas

Potencia
(W)

Alto/Ancho/Fondo
interior (mm)

2004CBCR30D  30  2 (2)   1000  310/310/310
2004CBCR30PID  30  2 (2)  1000  310/310/310
2004CBCR30P8  30  2 (2)  1000  310/310/310
2004CBCR30P20  30   2 (2)  1000  310/310/310
2004CBCR70D  68  2 (2)  1500  310/470/470
2004CBCR70PID  68  2 (2)  1500  310/470/470
2004CBCR70P8   68  2 (2)  1500  310/470/470
2004CBCR70P20  68  2 (2)  1500  310/470/470
2004CBCR130D  121  3 (5)  2000  550/470/470
2004CBCR130PID  121  3 (5)  2000  550/470/470
2004CBCR130P8  121  3 (5)  2000  550/470/470
2004CBCR130P20  121  3 (5)  2000  550/470/470
2004CBCR180D  170  3 (6)  2250  770/470/470
2004CBCR180PID  170  3 (6)  2250  770/470/470
2004CBCR180P8  170  3 (6)  2250  770/470/470
2004CBCR180P20  170  3 (6)  2250  770/470/470
2004CBCR220D  227  3 (5)   3000  610/610/610
2004CBCR220PID  227  3 (5)   3000  610/610/610
2004CBCR220P8  227  3 (5)   3000  610/610/610
2004CBCR220P20  227  3 (5)   3000  610/610/610
2004CBCR330D  340  4 (8)  4500  915/610/610
2004CBCR330PID  340  4 (8)  4500  915/610/610
2004CBCR330P8   340  4 (8)  4500  915/610/610
2004CBCR330P20  340  4 (8)  4500  915/610/610
2004CBCR450D  450  5 (11)  6000  1220/610/610
2004CBCR450PID  450  5 (11)  6000  1220/610/610
2004CBCR450P8  450  5 (11)  6000  1220/610/610
2004CBCR450P20  450  5 (11)  6000  1220/610/610
2004CBCR670D  680  5 (5)  9000  1220/915/610
2004CBCR670PID  680  5 (5)  9000  1220/915/610
2004CBCR670P8  680  5 (5)  9000  1220/915/610
2004CBCR670P20  680  5 (5)  9000  1220/915/610
2004CBCR840D  850  6 (6)  12000  1525/915/610
2004CBCR840PID  850  6 (6)  12000  1525/915/610
2004CBCR840P8  850  6 (6)  12000  1525/915/610
2004CBCR840P20  850  6 (6)  12000  1525/915/610
2004CBCR900D  900  5 (5)  12000  1220/1220/610
2004CBCR900PID  900  5 (5)  12000  1220/1220/610
2004CBCR900P8  900  5 (5)  12000  1220/1220/610
2004CBCR900P20  900  5 (5)  12000  1220/1220/610
2004CBCR1120D  1130  6 (6)  15000  1525/1220/610
2004CBCR1120PID  1130  6 (6)  15000  1525/1220/610
2004CBCR1120P8  1130  6 (6)  15000  1525/1220/610
2004CBCR1120P20  1130  6 (6)  15000  1525/1220/610
2004CBCR1790D  1810  5 (5)  18000  1220/1220/1220
2004CBCR1790PID  1810  5 (5)  18000  1220/1220/1220
2004CBCR1790P8  1810  5 (5)  18000  1220/1220/1220
2004CBCR1790P20  1810  5 (5)  18000  1220/1220/1220

ACCESORIOS

Accesorios que no necesitan instalación en fábrica:

Código 2004CB4123
Converter RS232/485 con fuente de alimentación.
Código 2004CB4124 Cable de 2 metros RS232 para conectar PC a Converter.
Código 2004CB4125 Cable de 2 metros RS485 para conectar entre las estufas
Código 2004CB48201 Programa PC para visualizar la temperatura del equipo. Para todos los controladores
Código 2004CB48202 Programa PC Trending & Logging. Para todos los controladores
Código 2004CB48203 Programa PC para editar curvas de temperatura. Sólo para controlador 3216P1
Código 2004CB48204 Programa PC para editar curvas de temperatura. Sólo para controlador 3508P1
Código 2004CBB30 Bandeja con guías para modelos 30
Código 2004CBB60 Bandeja con guías para modelos 60
Código 2004CBB120 Bandeja con guías para modelos 120
Código 2004CBB200 Bandeja con guías para modelos 200
Código 2004CBB400 Bandeja con guías para modelos 400
Código 2004CBB800 Bandeja sin guías para modelos 800
Código 2004CBG800 Guías para bandejas para modelos 800
Código 2004CBB30PIC Bandeja con guías para modelos PIC30
Código 2004CBB60PIC Bandeja con guías sólo para modelos PIC60
Código 2004CBB120PIC Bandeja con guías sólo para modelos PIC120
Código 2004CBB200PIC Bandeja con guías sólo para modelos PIC200
Código 2004CBB30LHT Bandeja sin guías para modelos LHT/30
Código 2004CBB60LHT Bandeja sin guías para modelos LHT/60
Código 2004CB120LHT Bandeja sin guías para modelos LHT/120
Código 2004CBG30LHT Guía para bandejas para modelos LHT/30
Código 2004CBG60LHT Guía para bandejas para modelos LHT/60
Código 2004CBG120LHT Guía para bandejas para modelos LHT/120
Código 2004CBB30CR Bandeja sin guías para modelos CR30
Código 2004CBB70CR Bandeja sin guías para modelos CR70, CR130 y CR180
Código 2004CBB220CR Bandeja sin guías para modelos CR220, CR330 y CR450
Código 2004CBB670CR Bandeja sin guías para modelos CR670 y CR840
Código 2004CBB900CR Bandeja sin guías para modelos CR900 y CR1120
Código 2004CBB1790CR Bandeja sin guías para modelos CR1790
Código 2004CBG30CR Guías para bandejas para modelos CR30
Código 2004CBG70CR Guías para bandejas para modelos CR70, CR130 y CR180
Código 2004CBG220CR Guías para bandejas para modelos CR220, CR330 y CR450
Código 2004CBG670CR Guías para bandejas para modelos CR670 y CR840
Código 2004CBG900CR Guías para bandejas para modelos CR900 y CR1120
Código 2004CBG1790CR Guías para bandejas para modelos CR1790


Todos los accesorios que figuran a continuación deben ser instalados en fábrica:

Código 2004CB48211
Puerto RS232 para controlador D y PID (300/301)
Código 2004CB48213 Puerto RS232 para controlador P8 (3216P1)
Código 2004CB48214 Puerto RS232 para controlador P20 (3508P1)
Código 2004CB48223 Puerto RS485 para controlador P8 (3216P1)
Código 2004CB48224 Puerto RS485 para controlador P20 (3508P1)
Código 2004CB4831 Control en cascada, incluye sonda flexible tipo K
Código 2004CB48611 Salida exterior de relé para alarma
Código 2004CB4163 Alarma acústica
Código 2004CB4365 Alarma acústica para sobretemperatura
Código 2004CB4141 Temporizador analógico 24 horas.
Código 2004CB4142 Temporizador digital 24 horas 7 días
Código 2004CB41411 Temporizador de temperatura 0 - 2 horas
Código 2004CB41412 Temporizador de temperatura con alarma 0 - 2 horas
Código 2004CB41413 Avisador de llegada de final de periodo 0 - 2 horas
Código 2004CB41421 Temporizador digital 0,1 segundos a 999 horas
Código 2004CB41422 Temporizador digital con alarma 0,1segundos a 999 horas
Código 2004CB41423 Avisador de llegada de punto final de periodo 0,1 s. a 999 horas
Código 2004CB41431 Temporizador digital 0,1 s. a 999 h., sólo para modelos P8 y P20
Código 2004CB41432 Temporizador digital con alarma 0,1s a 999 h., sólo modelos P8 y P20
Código 2004CB41433 Avisador de llegada punto final de periodo 0,1 s a 999 h., sólo para P8 y P20
Código 2004CB413021 Caudalímetro 100 mm Argón 2-22 litros/minuto
Código 2004CB413022 Caudalímetro 100 mm Dioxido de carbono 2-20 litros/minuto
Código 2004CB413023 Caudalímetro 100 mm Hidrógeno 2-44 litros/minuto
Código 2004CB413024 Caudalímetro 100 mm Nitrógeno 2-25 litros/minuto
Código 2004CB41311 Electroválvula para entrada de gas inerte con botón de conexión
Código 2004CB41312 Electroválvula para entrada de gas inerte con conexión automática
Código 2004CB41332 Entrada de gas inerte
Código 2004CB4134 Chimenea de 150 mm de alto
Código 2004CB4140 Interruptor para ventilador interno
Código 2004CB41411 Interruptor de desconexión de calefacción para puerta.
Código 2004CB41412 Interruptor de desconexión de calefacción para puerta sólo para serie LHT hasta 500 L
Código 2004CB45415 Cierre de maneta para incubadores Peak (hasta 200 L.)
Código 2004CB41421 Orificio de 38 mm con pestillo
Código 2004CB41422 Orificio de 50 mm con pestillo
Código 2004CB41423 Orificio de 6 mm sin pestillo
Código 2004CB41152 Certificado a 3 puntos NAMAS de la sonda de temperatura
Código 2004CB48156 Certificado de fábrica a 3 puntos del controlador
Código 2004CB48157 Certificado a 3 puntos por lab. acreditado UCAS/NAMAS del controlador
Código 2004CB41158 Certificado a 3 puntos NAMAS mixto del controlador y de la sonda
Código 2004CBHT Termostato de seguridad hidráulico (excepto modelos 400, 800 y LHT)
Código 2004CBTT Temporizador para modelos AX
Código 2004CBLD Cerradura de puerta para modelos AX
Código 2004CBOTC Termostato de seguridad digital
Código 2004CBOTC2 Doble termostato de seguridad digital sobre/subtemperatura (sólo PIC)
Código 2004CB41245 Módulo indicador de temperatura Eurotherm 2132 montado integrado en panel de control para utilización de sondas K, N, R, B y 2
Código 2004CB41246 Módulo indicador de temperatura Eurotherm 2132 montado en caja independiente para utilización de sondas K, N, R, B y 2
Código 2004CB41265 Sonda K 1,5 mm de Ø y 1 m longitud
Código 2004CB41266 Sonda K 3,0 mm de Ø y 1 m longitud

Existen otros accesorios también para instalar en fábrica cuyo código y precio depende del modelo de estufa o incubador donde se instale. (Consultar disponiblidad):

- Ventana de cristal de 150 x 150 mm.
- Ventana de cristal de 300 x 300 mm.
- Luz interior.
- Ventilador con velocidad variable.
- Ventilador para extracción de aire.
- Opción para extracción de humedades con ventilador externo y sellado de la cámara interna.
- Modificación de la cámara interna para evaporación de materiales que contengan pequeñas cantidades de solventes, kit compuesto por:
*Sellado de la cámara interna
*Ventilador externo de extracción de aire sin interruptor de paro/marcha.
*Sensor de fallo de flujo de aire que corta la calefacción.
*Panel trasero modificado con 2 hojas de aluminio y un sitema ligero de aislamiento que en caso de explosión cede hacia fuera dejando salir los gases.
*Termostato de sobretemperatura digital incorporado.
