Medidor de equipos eléctricos VDE Safetytest 1L&1N

CARACTERISTICAS

Medidor Safetytest 1L & Safetytest 1N
Comprobador según la normativa alemana VDE 0701/702 / con memoria interna para 16.000 registros de pruebas / teclado alfanumérico / comprobación de muestras de conexión fija / puertos RS-232 y USB / indicaciones en texto

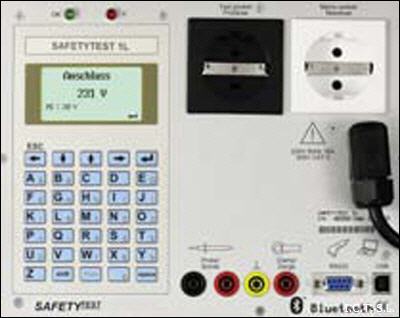

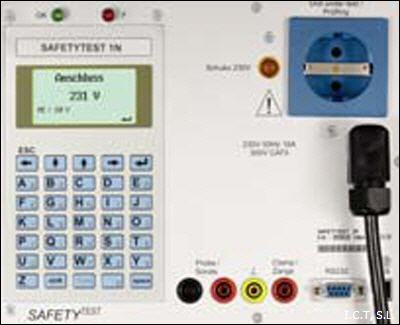

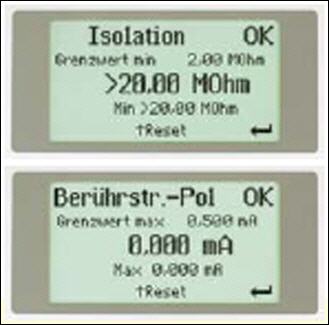

Los comprobadores VDE Safetytest 1L y Safetytest 1N son medidores para la comprobación de aparatos portátiles según la normativa DIN VDE 0701-0702. El usuario recibe indicaciones en modo texto mostradas en la pantalla LCD, lo que permite un desarrollo sencillo y seguro de la comprobación. Una vez efectuada la prueba podrá ver a través de dos LEDs la evaluación de si está bien o mal. La memoria interna del comprobador VDE permite almacenar 32 clientes y 16000 protocolos. A través de los puertos RS-232 y USB puede transferir los protocolos almacenados al PC y actualizar el firmware del propio equipo.

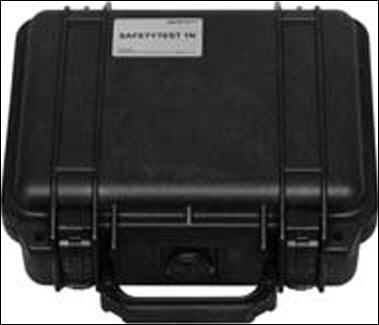

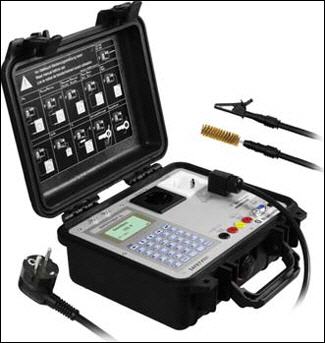

También puede dirigir a distancia el aparato a través de los puertos y el software opcional. Para identificar de forma rápida y sencilla las muestras puede conectar lectores de códigos de barra y lectores transponedores. Con algunos componentes adicionales puede comprobar también líneas trifásicas. Puede comprobar piezas fijas con las pinzas opcionales. Este comprobador VDE está integrado en un maletín robusto, lo que permite que sea ideal para el uso en exteriores.

• Comprobación según DIN VDE 0701-0702
• Comprobación de aparatos con conexión fija mediante pinzas
• Menú mediante texto
• Desconexión automática cuando exista corriente de fuga peligrosa en la pieza a comprobar
• Lector de código de barras y transponedores a través de RS-232 (conexión directa)
• Reloj con tiempo real y memoria para 16000 comprobaciones
• Comprobación de función con indicación de valor efectivo real y potencia
• Comprobación de la fuente de alimentación
• Evaluación a través de LEDs de "Bien" o "Mal"

Especificaciones técnicas

Resistencia del conductor protector
Rango R-PE 4,000 Ohm
Condiciones de medición UO a 6 VAC, IK > 200 mA
Resistencia de aislamiento
Rango R-ISO 20 MOhm
Methode UN 500 VDC, 1000 VDC, IK < 1,5 mA
Corriente de fuga derivada
Rango I-EA 40 mA
Condiciones de medición UO 230 VAC
Corriente diferencial
Rango I-Diff 40 mA
Condiciones de medición características de filtro según DIN VDE 0404 para la evaluación correcta de armónicos
Corriente de contacto
Rango I-ABL 4 mA
Condiciones de medición direkt
Tensión 0,0 ... 260,0 V
Corriente 0,00 ... 20,00 A
Potencia total 0 ... 4.000 W detecta hasta el 15. armónico
Control del conductor de protección
Tensión: N-PE> 30V
Desconexión de corriente de fuga integrada: Corriente diferencial > aprox. 20 mA
Medición pinza
Relación de transmisión 2000 : 1
Corriente diferencial 0,00 ... 40,00 mA
Medición de corriente 0,00 ... 40,00 A
Puerto RS-232, USB
Memoria aprox. 16000 protocolos de medición par un máx. de 32 clientes que incluye fecha y hora
Alimentación 230 VAC / 50 Hz
Dimensiones 200 x 195 x 120 mm
Peso 1500 g Safetytest 1N
Norma
DIN VDE 0701-0702: SKI activo / pasivo (con o sin red), SKII
Conexión fija, Prolongación de línea, Medición individual

Se suministra con medidor VDE Safetytest 1L o 1N, cable de comprobación, instrucciones de uso en CD (alemán), software Safetydoc - DEMO
