Mediror de barra digital NA5 & NA6
CARACTERISTICAS

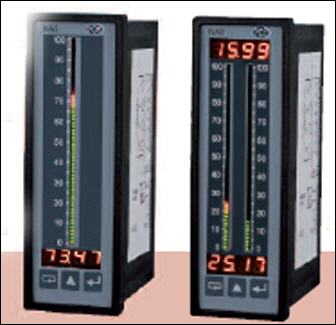

Mediror de barra digital NA5 & NA6
Indicador de barra digital de 1 y 2 canales con 4 relés de alarma, con salida analógica opcional e interfaz RS-485
Los indicadores de barra digital NA 5/ NA6 disponen de un indicador de barra de 55 posiciones que se puede programar libremente. Adicionalmente al indicador de barra, estos equipos disponen de un visualizador digital que indica el valor en números. Estos indicadores de barra digital pueden procesar diferentes señales de entrada. Además de la entrada de señales normalizadas, también tienen la posibilidad de conectar Pt100, Pt500, Pt1000, termoelementos (J, K, T, etc.), tensiones hasta 600 V, corriente hasta 5 A y resistencias hasta 10 kOhm.
• Modelos disponibles con 1 o 2 canales.
• Indicador de barra de 55 posiciones
• Indicador de 4 dígitos y 7 segmentos
• 4 salidas de alarma
• Alimentación del sensor de 24 V
• Disponibles modelos con interfaz RS-485 y salida analógica
Modelo NA5
Canales 1
Modelo NA6
Canales 2
Especificaciones técnicas
Entrada
Corriente: +/-40 mA +/-5 A
Tensión: +/-300 mV, 600 V
Resistencia: 10 kOhm
Pt100, Pt1000: -200 ... +850 °C
Tipo K: -100 ... +1370 °C
Salidas separación galvánica
(según modelo) 0/4 ... 20 mA; 0 ... 10 V
Salida relés máx. 250 AC V / 150 DC V
(4 piezas) máx. 5 A (250 AC V / 30 DC V); máx. 1250 VA / 150 W
Salida digital RS-485 (según modelo)
Alimentación del sensor 24 V DC, máx. 30 mA
Pantalla LED de 4 dígitos
Rango de indicación -1.999 ... 9.999
Unidades selección entre 56 unidades disponibles
Indicador de barra digital 55 segmentos
Resolución del indicador de barra digital programable
Condiciones ambientales de funcionamiento -10 ... +55 °C / <95 % H.r.
Tensión de alimentación 85 ... 253 V AC/DC; 20 ... 40 V AC/DC
Tensión de alimentación 85 ... 253 V AC/DC
Dimensiones para instalación en panel 44 x 137 mm
Peso 400 g
Se suministra con indicador de barra digital NA 6, material de sujeción e instrucciones de uso
| Código | Descripción | Cantidad |
| 2048CNA51 | Indicador de barra digital, 85 ... 253 V AC/DC | 1 |
| 2048CNA52 | Indicador de barra digital, 85 ... 253 V AC/DC, con salida analógica e interfaz RS-485 | 1 |
| 2048CNA53 | Indicador de barra digital, 20 ... 40 V AC/DC | 1 |
| 2048CNA54 | Indicador de barra digital, 20 ... 40 V AC/DC, con salida analógica e interfaz RS-485 | 1 |
| 2048CNA61 | Indicador de barra digital, 85 ... 253 V AC/DC | 1 |
| 2048CNA62 | Indicador de barra digital, 85 ... 253 V AC/DC, con salida analógica e interfaz RS-485 | 1 |
| 2048CNA63 | Indicador de barra digital, 20 ... 40 V AC/DC | 1 |
| 2048CNA64 | Indicador de barra digital, 20 ... 40 V AC/DC, con salida analógica e interfaz RS-485 | 1 |
