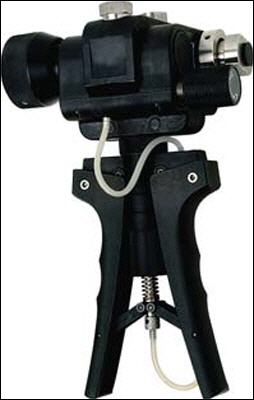

Bomba de mano multifunción PV-411
CARACTERISTICAS
Bomba de mano multifunción PV-411
Bomba de mano multifunción para comprobar instalaciones neumáticas e hidráulicas
La bomba de mano multifunción abarca los rangos de medición de vacío, baja presión, media presión y alta presión. La bomba sustituye así cuatro bombas de mano convencionales. El manejo sencillo, las asas ergonómicas y el cabezal de la bomba giratorio facilitan los trabajos in situ. Para el funcionamiento hidráulico se ha concebido que la bomba trabaje con agua destilada o aceite mineral hasta 150 cSt a 40 ºC; no está concebido para usar la bomba con alcohol. Ya que los sistemas son idénticos, recomendamos que use agua destilada como medio hidráulico para usar la bomba en funcionamiento alterno hidráulico y neumático. Al efectuar el cambio a funcionamiento hidráulico puede suceder que se encuentre restos de líquido en la bomba.
• Bomba con 4 funciones
• Neumático hasta 40 bar, hidráulico hasta 700 bar
• Genera un vacío hasta -950 bar
• Válvula de presión y vacío en combinación para conmutar entre funcionamiento hidráulico y neumático con purga dosificable de forma precisa
• Válvula de seguridad de sobrepresión regulable
• Cabezal de la bomba giratorio
• Doble conexión de procesos
• La carrera es regulable, esto limita la demanda para una subida de presión máxima por carrera de pistón
• Asa grande para bombear sin gran esfuerzo
• Pistones con recubrimiento de PTFE
Especificaciones técnicas
Rangos
Vacío -950 ... 0 mbar
Baja presión 0 ... 300 mbar
Media presión 0 ... 40 bar
Alta presión 0 ... 700 bar
Ajuste del campo de regulación
Vacío 200 mbar
Baja presión 300 mbar
Media presión 8,5 bar
Alta presión 0 ... 700 bar
Sensibilidad en el ajuste
Vacío <0,1 mbar
Baja presión <0,1 mbar
Media presión 10 mbar
Alta presión 1 bar
Medios neumáticos gases no corrosivos
Medios hidráulicos aceite hidráulico o agua destilada
Materiales que entran en contacto con el producto acero noble, nitrilo, PTFE, nylon, polipropileno, acrílico
Funciones especiales
Ajuste fino
Conmutación hidráulico – neumático con purga dosificable
Límite para el pistón
Válvula de seguridad regulable (30 … 700 bar)
Cabezal de la bomba giratorio
Conexión de procesos 2 x rosca interior G1/4”; 1 x rosca interior G1/4” para conectarlo al depósito hidráulico
Dimensiones 260 x 135 x 95 mm
Peso 1000 g
Se suministra con bomba de mano multifunción, accesorios (según el modelo), maletín robusto e instrucciones de uso
| Código | Descripción | Cantidad |
| 2048PV411AP | Bomba de mano con set de prueba neumático, contiene PV-411-100, PV-411-105, PV-411-110, PV-411-130 | 1 |

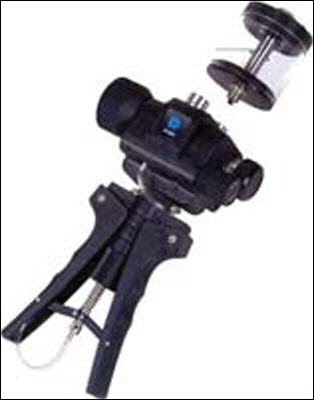

| 2048PV411AHP | Bomba de mano con set de prueba neumático e hidráulico, contiene todos los componentes del set de prueba neumático y adicionalmente un depósito hidráulico de 100 cm3 | 1 |
ACCESORIOS
| Código | Descripción | Cantidad |
| 2048PV411100 | Maletín robusto | 1 |
| 2048PV411105 | Tubo de alta presión, neumático / hidráulico, longitud de 50 cm, conexión interior G1/4 | 1 |
| 2048PV411110 | Set de adaptadores de acero nobleAdaptador de rosca exterior G1/4 a rosca interior G3/8 y G1/2 Adaptador de rosca exterior G1/4 a rosca exterior G1/4 Adaptador de rosca exterior G1/4 a rosca interior giratoria G1/4 | 1 |
| 2048PV411120 | Set de adaptadores de acero nobleAdaptador de rosca exterior G1/4 a rosca interior 3/8 , 1/4" y 1/2 NPTAdaptador de rosca exterior G1/4 a rosca exterior 1/4 NPTAdaptador de rosca exterior G1/4 a rosca interior giratoria 1/4 NPT | 1 |
| 2048PV411125 | Set de adaptadores métrico de acero nobleAdaptador de rosca exterior G1/4 a rosca interior M14 y M20Adaptador de rosca exterior G1/4 a rosca exterior G1/4 Adaptador de rosca exterior G1/4 a rosca interior giratoria M20 | 1 |
| 2048PV411130 | Set de juntas herméticas (juntas para tubos, adaptadores y juntas tóricas de repuesto) | 1 |
