Calibrador digital de procesos inteligentes PAX-P


CARACTERISTICAS

Calibrador digital de procesos inteligentes PAX-P Serie
Indicador digital de procesos inteligentes con tarjetas opcionales que permiten una ampliación de interfaces

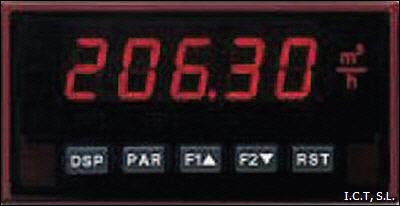

El indicador digital PAX-P es un aparato muy flexible para medir y visualizar señales de procesos. La pantalla regulable con dígitos LED de 14 mm de altura garantiza una lectura segura de los valores de medición, incluso en condiciones luminosas adversas. Mediante las 5 teclas en la parte frontal puede ajustar de forma rápida en el indicador digital la tarea de medición. Hay disponibles diferentes tarjetas opcionales que permite una ampliación de las interfaces analógicas y digitales (p.e. 4-20 mA, RS- 232, Profibus).

• Escalable digitalmente
• Lectura de la pantalla con luz solar
• Alto tipo de protección IP 65
• Contador totalizador
• Unidad iluminada
• Alimentación del sensor
• Tarjetas opcionales (RS-485, Profibus, etc.)

Especificaciones técnicas

Entrada
0/4 ... 20 mA o 0 ... 10 V
Cuota de medición 20 / segundos
Resolución
Corriente: 1 uA
Tensión: 1 mV
Precisión: 0,03 % del valor de medición +2 dígitos
Impedancia interna alimentación de corriente: 20 Ohm, medición de tensión: 500 kOhm
Escala linealización de 16 pasos, offset, ajuste libre de los decimales
Pantalla LED de 5 dígitos
Rango de indicación -19.999 ... 99.999
Indicadores valores: valores mín.- / máx.-, totalizador, contactos límites
Entradas para funciones 3 entradas programables
Totalizador contador totalizador de 9 dígitos con indicación alterna
Alimentación del sensor 24 V DC, máx. 50 mA
Salidas según uso de tarjetas ampliables
Temperatura ambiental 0 ... +50 °C
Alimentación 85 ... 250 V AC; 11 ... 36 V DC o 24 V AC
Dimensiones para instalación en panel 92 x 45 mm (según DIN)
Dimensiones 97 x 50 x 104 mm
Peso 300 g

Se suministra con calibrador digital PAX-P (0000 o 0010), material de sujeción, junta, instrucciones de uso


Código  Descripción  Cantidad
2048CPAXP0000   Indicador digital, 85 ... 250 V AC
2048CPAXP0010  Indicador digital, 11 ... 36 V DC

ACCESORIOS

Código  Descripción  Cantidad
2048CPAXPSOFT  Software de programación, incluido cable de conexión
2048CPAXPRS232  Tarjeta de ampliación interfaz RS-232
2048CPAXPRS485  Tarjeta de ampliación interfaz RS-485
2048CPAXPAK2  Tarjeta con salida relé (2x contacto inversor)
2048CPAXPAK4  Tarjeta con salida relé (4x contacto de cierre)
2048CPAXPTAKNPN  Tarjeta con salida para transistor (4x NPN)
2048CPAXPTAKPNP  Tarjeta con salida para transistor (4x PNP)
2048CPAXPANALOG  Tarjeta con salida analógica (10 V, 4 ... 20 mA)
2048CPAXPROFIBUS  Interfaz Profibus-DP
2048CPAXDEVICENET  Interfaz DeviceNett
