Caudalímetro por ultrasonido VUS Series


CARACTERISTICAS

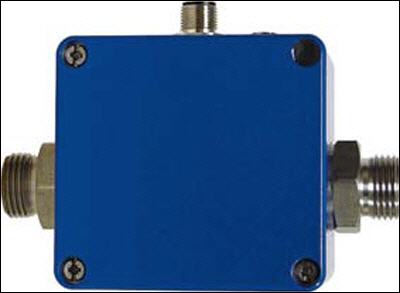

Caudalímetro por ultrasonido VUS Serie
Caudalímetro por ultrasonido para medir velocidad de diferentes fluidos, por ejemplo agua
Este caudalímetro por ultrasonido es un sensor de medición que trabaja sin contacto, ideal cuando la duración de vida y la resistencia revistan gran importancia. Permite la detección precisa del flujo sin tener que contar con piezas en movimiento. Es ideal para usarlo en lugares donde no se puede usar un caudalímetro con piezas en movimiento, como por ejemplo, ruedas aladas. El líquido fluye a través de un tubo de acero inoxidable recto, aislado respecto a cualquier elemento externo. El transductor ultrasónico está situado en la parte exterior de la tubería, y no tiene ningún contacto con el medio. El principio de medición del caudalímetro por ultrasonido está basado en el tiempo de tránsito ultrasónico. En el tubo exterior de medición se encuentran dos elementos ultrasónicos. Ambos transductores se usan como transmisor y receptor, enviando una señal ultrasónica en el sentido de la corriente y posteriormente en sentido inverso.

• Sin piezas móviles
• Sólo un elemento que hace contacto, pero resistente químicamente (acero inoxidable)
• Con salida 4 ... 20 mA
• Resistente contra golpes y cuerpos sólidos dentro del medio
• Salida de alarma
• Respuesta rápida
• Ideal para líquidos no conductores de la electricidad, por ejemplo, agua destilada
• Con salida de frecuencia
• No tiene desgaste mecánico
• Independiente del recorrido de entrada y salida y de la situación de la instalación

Especificaciones técnicas

Rango de medición
1,5 ... 30 L/min
Precisión 3 ... 30 L/min +/-4 % del valor de medición 1,5 ... 3 min +/-8 % del valor de medición
Envío de señal: a partir de 1 L/min
Caudal máximo: 33 L/min
Reproducibilidad: 1 %
Medios: agua y soluciones acuosas
Temperatura del medio: +5 ... +60 °C
Presión nominal: PN 16
Diámetro nominal: DN 10
Formas de onda: PNP o NPN (Dependiendo de la versión)
Tipo de conexión: G 1/2 “ o G 3/4 “ (Dependiendo de la versión)
Tipo de material de la conexión: acero inoxidable 1.4404
Material de la carcasa: aluminio fundido
Señales de salida de corriente: 4 ... 20 mA (equivale a 0 ... 30 L/min)
Señal de salida de alarma:
- alarma al quedar el caudal por debajo del valor límite o si hay aire en el tubo de medición
- PNP open collector, máx. 100 mA protegido contra cortocircuitos
- 16 puntos de conmutación seleccionables mediante interruptor giratorio
Tipo de protección: IP 54
Indicador: LED
Alimentación: 10...30 VDC / máx. 80 mA

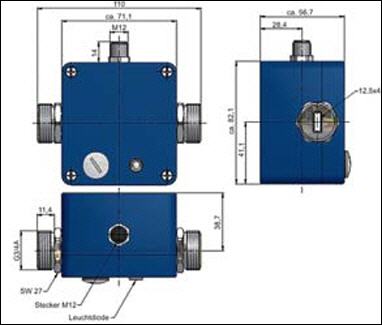

Dimensiones: 110 x 82 x 57 mm
Peso: 400 g

Se suministra caudalímetro por ultrasonido VUS e instrucciones de uso


Código  Descripción  Cantidad
2048VUSPDG12  Caudalímetro por ultrasonido VUS, Formas de onda: PNP, Tipo de conexión: G 1/2 "
2048VUSNDG12   Caudalímetro por ultrasonido VUS, Formas de onda: NPN, Tipo de conexión: G 1/2 "
2048VUSPDG34   Caudalímetro por ultrasonido VUS, Formas de onda: PNP, Tipo de conexión: G 3/4 "
2048VUSNDG34   Caudalímetro por ultrasonido VUS, Formas de onda: NPN, Tipo de conexión: G 3/4 "


ACCESORIOS

Código  Descripción  Cantidad
2048CALPCEVUS  Certificado de calibración de fábrica
