MICROSCOPIO INVERTIDO METALOGRÁFICO 17A Y 17AT


DE EXCELENTE RESOLUCIÓN: ÓPTICA PLANACROMÁTICA.








APLICACIONES

Microscopio óptico de altas prestaciones. Concevido para la observación de piezas voluminosas. Las muestras se colocan encima de la platina sin ningún tipo de obstáculo superior. Su configuración binocular o triocular y accesorios, lo convierten en un instrumento ideal y de máxima versatilidad para la identificación y análisis de los diferentes metales y aleaciones.

De gran aplicación en los campos del desarrollo científico en estudios metalográficos, propiedades físicas de los metales, tratamientos de calor y controles de calidad.




CARACTERISTICAS

Cabezal binocular o triocular (según modelo), inclinado a 30°.
Distancia interpupilar ajustable entre 55 y 75 mm.
Ajuste dióptrico de ±5 dp en porta-ocular izquierdo, para compensación de las diferencias de agudeza visual.
Par de oculares DIN gran campo WF 10x (16 Ø).
Objetivos DIN planacromáticos de campo brillante de 10x (A.N. 0.25), 25x (A.N. 0.40), 40x (A.N. 0.65) retráctil y 100x (A.N. 1.25) de inmersión de aceite y retráctil; codificados por colores para rápida identificación.
Rango de aumentos: 100x, 250x, 400x y 1000x.
Los objetivos planacromáticos proporcionan una excelente imagen plana hasta el perímetro del campo de observación.
Revólver porta-objetivos cuádruple con rotación en ambos sentidos por cojinete de bolas y muescas de detención.
Platina de grandes dimensiones, 150x200 mm, desplazable en altura, por mecanismo de piñón y cremallera, por mandos bilaterales de enfoque coaxiales, micrométrico graduado en 0,002 mm y macrométrico con ajuste de tensión (recorrido 19 mm).
Limitador de desplazamiento con tope de seguridad preajustable.
Platina mecánica porta-objetos (carro-móvil), con escala de graduación de 0,1 mm, compuesta por un mecanismo suave de desplazamiento (x-y), por piñón y cremallera longitudinal de 15 mm y transversal de 15 mm.
Iluminación incidente (episcópica), según Kölher, que consta de una lente condensadora, condensador Abbe de 1.25 A.N. precentrable con diafragma de iris, portafiltros y lámpara precentrable halógena 6V/20W de bajo voltaje con intensidad regulable.
Estativo de gran robustez, que incorpora en su base el conmutador de encendido, potenciómetro de intensidad y el acople de iluminación.
Medidas: 41 alto x 20 ancho x 31 cm fondo.
Peso: Modelo 17A, 10,5 Kg. Modelo 17 AT, 11 Kg.

Se suministran con set de filtros azul, amarillo y verde, botellín de aceite de inmersión, lámpara y fusible de repuesto, funda protectora y caja de madera.





Código  Modelo  Tipo  Alto/Ancho/Fondo
(mm)

Peso
(Kg)

20985901999  17A  Binocular  410/200/310  10,5
20985902000  17AT  Triocular  410/200/310  11



ACCESORIOS

20985313216  20985902014





Ocular gran campo WF-16x (unidad). Código 20985902010
Ocular gran campo WF-20x (unidad). Código 20985902011
Ocular plano 10x micrométrico 0,1 mm/div. Código 20985902012
Ocular plano 12,5x (unidad). Código 20985902013
Kit para microfotografía. Código 20985902014

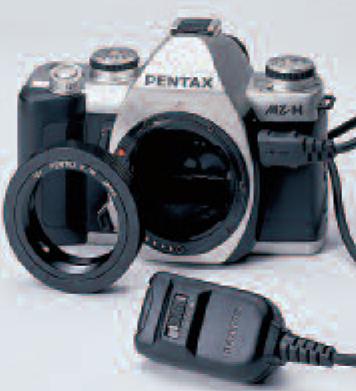

Fondo de cámara motorizada "Pentax" de 35 mm. Código 20985313216
Adaptador rosca C para cámara de video CCD. Código 20985902009




REPUESTOS

Lámpara halógena 6V/20W. Código 20985313023
