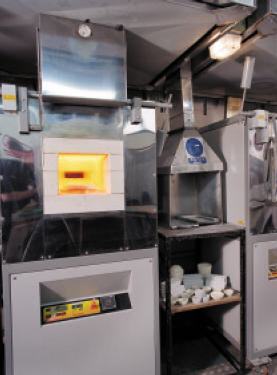

HORNO DE COPELACIÓN CF 1200 ºC, CARBOLITE®




CARACTERISTICAS

• El exterior de la carcasa está construida de acero recubierto acero cincado y con un acabado fácil de limpiar; exterior inalterable de resina epoxi y poliéster.
• A cada lado de la cámara de trabajo, en la parte superior y la solera hay colocadas placas de carburo de silicio para resistir la emision de humos de plomo corrosivos durante el proceso.
• La construccion de doble revestimiento garantiza que la carcasa tenga una temperatura fria y segura.
• Las resistencias de carburo de sílice se ensamblan tanto en la parte superior como inferior de la camara de trabajo. Las resistencias de carburo de silicio ofrecen una mayor resistencia al choque térmico y ofrecen una mayor vida útil bajo elevadas temperaturas.
• La combinación de fibra de ceramica de baja inercia termica y de materiales inalterables refractarios proporciona la maxima eficiencia térmica.
• La puerta aislada, con mirilla, funciona tras una accion de contrapeso vertical que mantiene el aislamiento de calor de la puerta fuera de alcance del usuario. Al abrir la puerta se acciona la desconexión de seguridad que produce el aislamiento electrico en todas las partes de la cámara.
• El aire, que esta regulado por una válvula graduable en la parte posterior del horno, se precalienta al pasar entre las resistencias inferiores antes de entrar en la camara. Esto garantiza la transferencia del calor e incluso de la distribución de la temperatura por toda la cámara de trabajo.
• Los humos son extraidos mediante un tubo de linea aspirante aislado y un container separable situados bajo la chimenea, que recogen cualquier tipo de condensación de plomo. No obstante debe colocarse en la parte superior un sistema de extracción efectivo, con filtro de plomo
• La temperatura del horno esta regulada por un microprocesador de acción proporcional,
integral y derivada (PID) que garantiza la estabilidad de la temperatura de +/-1 ºC.
• Controlador PID de sobre-temperatura, para protección de resistencias y carga.
• Temporizador de 24 horas, 7 dias a la semana se suministra como estándar.
• Fabricado acorde con las normativas de seguridad BS EN 61010-1:2001 y las especificaciones CE, de bajo voltaje y de compatibilidad electromagnética.
• Tres tipos de reguladores de temperatura, con resolución de 1 ºC:
- Controlador 301 PID digital: PID
- Controlador 3216P1 Programador digital de 8 rampas: P8
- Controlador 3508P1 Programador digital de 20 rampas: P20
• Suministrados a 220V. Consultar para otros voltajes.

Diseñado especialmente para el analisis de la aleación de oro o metales preciosos por copelacion, de acuerdo con el método estándar de la "United Kingdom Assay Offices", y reconocido mundialmente, por la uniformidad de temperatura y máximo control de humos.


NOTA; El modelo CF15 tiene una caja de mando por separado aparte de las medidas abajo mencionadas.









Código  Capacidad
(L)

Temperatura
(ºC)

Alto/Ancho/Fondo
exterior (mm)

Alto/Ø
interior (mm)

Potencia
(W)

2004CBCF15PID  9,6  1200  1050/950/950  125/220  9000
2004CBCF15P8  9,6  1200  1050/950/950  125/220  9000
2004CBCF15P20  9,6  1200  1050/950/950  125/220  9000
2004CBCF24PID  23,5  1200  2110/1050/1070   200/225  14500
2004CBCF24P8  23,5  1200  2110/1050/1070   200/225  14500
2004CBCF24P20  23,5  1200  2110/1050/1070   200/225  14500
2004CBCF50PID  43,5  1200  2100/1150/1100   230/350/540  20000
2004CBCF50P8  43,5  1200  2100/1150/1100   230/350/540  20000
2004CBCF50P20  43,5  1200  2100/1150/1100  230/350/540  20000
2004CBCF60PID  65  1200  2100/1200/1200   250/400/650  31000
2004CBCF60P8  65  1200  2100/1200/1200   250/400/650  31000
2004CBCF60P20  65  1200  2100/1200/1200   250/400/650  31000



ACCESORIOS

Código 2004CB4832 Control en cascada, incluye sonda flexible tipo N, hasta 65 litros y 1200ºC
Código 2004CB41181 Orificio con mirilla de cuarzo de 25 mm Ø en la puerta
Código 2004CB41182 Orificio sin mirilla de 25 mm Ø en la puerta
Código 2004CB41281 Tubo cerámico de protección para termopar hasta 1300ºC
Código 2004CB41282 Tubo cerámico de protección para termopar a partir de 1300ºC
Código 2004CB44283 Orificio de acceso 12 mm (indicar posición)
Código 2004CB46331 Tubo para conexión gas inerte
Código 2004CB21245 Módulo de temperatura Eurotherm 2132 integrado en el panel para utilización de sondas K, N, R, B y 2 (consultar sondas)







Accesorios que deben ser instalados en fábrica:

Código 2004CB48211 Puerto RS232 para controlador D y PID (300/301)
Código 2004CB48213 Puerto RS232 para controlador P8 (3216P1)
Código 2004CB48214 Puerto RS232 para controlador P20 (3508P1)
Código 2004CB48223 Puerto RS485 para controlador P8 (3216P1)
Código 2004CB48224 Puerto RS485 para controlador P20 (3508P1)
Código 2004CB48205 Software iTools v.6 para almacenamiento y visualización (todos los controladores), y rampas sólo los controladores programables.
Código 2004CB4163 Alarma acústica
Código 2004CB4164 Alarma acústica con botón de paro
Código 2004CB4365 Alarma acústica para sobretemperatura
Código 2004CB4141 Temporizador analógico 24 horas.
Código 2004CB4142 Temporizador digital 24 horas 7 días
Código 2004CB48514 Alarma sonora para controladores PID (301)
Código 2004CB41411 Temporizador de temperatura 0 - 2 horas
Código 2004CB41412 Temporizador de temperatura con alarma 0 - 2 horas
Código 2004CB41413 Avisador de llegada de final de periodo 0 - 2 horas
Código 2004CB41421 Temporizador digital 0,1 segundos a 999 horas
Código 2004CB41422 Temporizador digital con alarma 0,1segundos a 999 horas
Código 2004CB41423 Avisador de llegada de punto final de periodo 0,1 s. a 999 horas
Código 2004CB41431 Temporizador digital 0,1 s. a 999 h., sólo para modelos P8 y P20
Código 2004CB41432 Temporizador digital con alarma 0,1s a 999 h., sólo modelos P8 y P20
Código 2004CB41433 Avisador de llegada punto final de periodo 0,1 s a 999 h., sólo para P8 y P20
Código 2004CB48611 Salida exterior de relé para alarma
Código 2004CB413021 Caudalímetro 100 mm Argón 2-22 litros/minuto
Código 2004CB413022 Caudalímetro 100 mm Dioxido de carbono 2-20 litros/minuto
Código 2004CB413023 Caudalímetro 100 mm Hidrógeno 2-44 litros/minuto
Código 2004CB413024 Caudalímetro 100 mm Nitrógeno 2-25 litros/minuto
Código 2004CB413025 Caudalímetro 100 mm Oxígeno 2-25 litros/minuto
Código 2004CB41311 Electroválvula para entrada de gas inerte con botón de conexión
Código 2004CB41312 Electroválvula para entrada de gas inerte con conexión automática
Código 2004CB41152 Certificado a 3 puntos NAMAS de la sonda de temperatura máx 1200 ºC
Código 2004CB48154 Certificado a 3 puntos NAMAS de la sonda de temperatura máx 1500 ºC
Código 2004CB48157 Certificado a 3 puntos NAMAS del controlador
Código 2004CB41158 Certificado a 3 puntos NAMAS mixto del controlador y de la sonda
Código 2004CB41321 Sistema de seguridad para entrada de hidrógeno con llama piloto y sensor de falta de llama, utilizable para hornos de cámara con retorta interna o tubulares
Código 2004CB4833 Control en cascada para hornos tubulares o de cámara, hasta 1200 ºC, incluye termopar y conector
Código 2004CB41245 Módulo indicador de temperatura Eurotherm 2132 integrado en el panel
Código 2004CB4832 Control en cascada para hornos de cámara con retorta hasta 65 L y 1200 ºC, incluye termopar y conector
Código 2004CB5034 Control en cascada para hornos de cámara por encima de 1200 ºC, no incluye sonda
Código 2004CB5035 Control en cascada para hornos tubulares por encima de 1200 ºC, no incluye sonda


Accesorios que pueden solicitarse sueltos:

Código 2004CB4123 Converter RS232/485 con fuente de alimentación.
Código 2004CB4124 Cable de 2 metros RS232 para conectar PC a Converter.
Código 2004CB4125 Cable de 2 metros RS485 para conectar entre las estufas
Código 2004CB41246 Módulo indicador de temperatura Eurotherm 2132 montado en caja independiente para utilización de sondas K, N, R, B y 2
Código 2004CB41263 Sonda N 1,5 mm de Ø y 600 mm longitud hasta 1200ºC
Código 2004CB502735 Sonda tipo R de 550 mm de long. hasta 1600 ºC con funda de R.C.D.
Código 2004CB502738 Sonda tipo B de 550 mm de long. hasta 1700 ºC con funda de R.C.D.
Código 2004CB502741 Sonda tipo 2 de 550 mm de long. hasta 1800 ºC con funda de R.C.D.
Código 2004CB41356 Retorta tipo A105 para horno serie CWF --/13
Código 2004CB41357 Retorta tipo A105 para horno serie CWF --/23
Código 2004CB41354 Retorta tipo A105 para horno serie GPC
Código 2004CB41366 Retorta tipo A107 para hornos serie CWF --/13
Código 2004CB41367 Retorta tipo A107 para horno serie CWF --/23
Código 2004CB41291 Conector para sonda de 1,5 mm Ø
Código 2004CB41292 Conector para sonda de 3 mm Ø
Código 2004CB41293 Conector para funda RCA de 10 mm Ø

Otras longitudes y Ø consultar.
