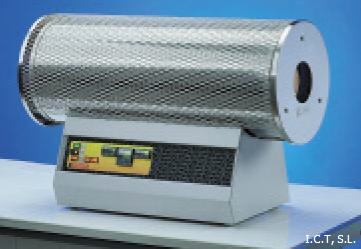

HORNO TUBULAR HORIZONTAL TZF 1500-1800ºC CARBOLITE




CARACTERISTICAS

• Están formado por una cámara de doble pared de aislamiento, los elementos calefactores están colocados al aire transversalmente.
• No incorpora el tubo de trabajo, puede utilizarse cualquier tubo desde 20 hasta un máximo de 90 mm de Ø externo (según modelos).
• Zona de calentamiento útil desde 180 hasta 610 mm, tanto en modelos horizontales como verticales, monozona o trizona.
• Con los modelos de tres zonas de calentamiento se obtiene una mayor uniformidad de la temperatura o se crea un gradiente.
• Suelen montarse dos tipos de tubos según longitud:
- Tipo C: Tubo aproximadamente del mismo tamaño que la longitud externa del horno, para calentamiento de muestras al aire.
- Tipo D: El tubo es 600 mm más largo que la longitud útil de calentamiento del horno, para calentamiento de muestras en atmósferas controladas.
• Tres tipos de reguladores de temperatura, con resolución de 1 ºC:
- Controlador 301 PID digital: PID
- Controlador 3216P1 Programador digital de 8 rampas: P8
- Controlador 3508P1 Programador digital de 20 rampas: P20
• Opcionalmente pueden suministrarse, con un cargo extra, controladores con hasta 25 programas de memoria, consultar.
• Fabricado acorde con las normativas de seguridad BS EN 61010-1:2001.
• Todos los productos cumplen las especificaciones de seguridad CE, de bajo voltaje y de compatibilidad electromagnética.
• Los circuitos de control cumplen la legislación Europea EMC.

Serie TZF
• Hornos horizontales de 1500 y 1600ºC en el que los elementos calefactores son de Carburo de Silicio y los de 1700 y 1800ºC los elementos calefactores son de Molibdeno diSilicuro (MoSi2).
Trizona: Tres zonas de calentamiento del tubo, la zona central con controladores a escoger PID, P8 ó P20, las zonas de los extremos de 150 mm de longitud útil de calentamiento con controladores independientes, pero son esclavos del controlador central.









Código  Temperatura
(ºC)

ØTubo
max. (mm)

Alto/Ancho/Fondo
exterior (mm)

Long. tubo
int./ext. (mm)

Potencia
(W)

2004CBTZF15610PID  1500  90  660/1130/445  610/1200  8000
2004CBTZF15610P8  1500  90  660/1130/445  610/1200  8000
2004CBTZF15610P20  1500  90  660/1130/445  610/1200  8000
2004CBTZF16610PID  1600  90  660/1130/445  610/1200  9000
2004CBTZF16610P8  1600  90  660/1130/445  610/1200  9000
2004CBTZF16610P20  1600  90  660/1130/445  610/1200  9000
2004CBTZF17600P8  1700  90  900/950/630  610/1200  9000
2004CBTZF17600P20  1700  90  900/950/630  600/950  9000
2004CBTZF18600P8  1800  60  945/1020/740  600/950  10000
2004CBTZF18600P20  1800  60  945/1020/740  600/950  10000



ACCESORIOS

Tubos de trabajo

Pueden colocarse diferentes tubos de trabajo, de diferentes diámetros y materiales:

- Porcelana de alumina impermeable a gases (IAP)
- Mullita
- Alúmina recristalizada (RCA)
- Metalico (APM)
- Silimanita
- Cuarzo

(Consultar)






Tapones de cierre de fibra cerámica para hornos tubulares
Tapones de aislamiento de fibra de cerámica, incluye tubo central de cerámica de 6 mm
de Ø para flujo de gas, no se puede utilizar para alto vacío, según el tipo de horno se suministra:
Tipo C: con tope final.
Tipo D: sin tope final (se introduce todo dentro del tubo).

Código 2004CB51501 Cierre térmico hasta 80 mm Ø hasta 1200 ºC
Código 2004CB51503 Cierre térmico hasta 80 mm Ø hasta 1600 ºC
Código 2004CB51505 Cierre térmico hasta 80 mm Ø hasta 1700 ºC
Código 2004CB51506 Cierre térmico hasta 80 mm Ø hasta 1800 ºC
Código 2004CB51502 Cierre térmico hasta 150 mm Ø hasta 1200 ºC
Código 2004CB51504 Cierre térmico hasta 150 mm Ø hasta 1600 ºC
Código 2004CB51507 Accesorio para usar tubos en posición vertical







Otros accesorios sólo para hornos tubulares

Código 2004CB41371
Par de platinas de cierre normales para tubos de 80 mm Ø.
Código 2004CB41372 Par de platinas de cierre normales para tubos de 150 mm Ø.
Código 2004CB41373 Par de platinas de cierre normales para tubos de 80 mm Ø con entrada para agua de refrigeración
Código 2004CB41374 Par de platinas de cierre normales para tubos de 150 mm Ø con entrada para agua de refrigeración
Código 2004CB44375 Par de platinas dobles de acero especiales para alto vacío hasta 80 mm Ø
Código 2004CB44376 Par de platinas dobles de acero especiales para alto vacío hasta 150 mm Ø
Código 2004CB44377 Par de platinas dobles de acero especiales para alto vacío hasta 80 mm Ø con entrada para agua de refrigeración
Código 2004CB44378 Par de platinas dobles de acero especiales para alto vacío hasta 150 mm Ø con entrada para agua de refrigeración
Código 2004CB41511 Tapones de cierre con discos metálicos de 80 mm Ø hasta 1200ºC
Código 2004CB41512 Tapones de cierre con discos metálicos de 150 mm Ø hasta 1200ºC
Código 2004CB41513 Tapones de cierre con discos de radiación en alúmina de 80 mm Ø hasta 1800ºC
Código 2004CB41514 Tapones de cierre con discos de radiación en alúmina de 120 mm Ø hasta 1800ºC
Código 2004CB41515 Tapones metálicos con discos de radiación en alúmina de 150 mm Ø hasta 1800ºC
Código 2004CB4833 Control en cascada, incluye sonda flexible tipo N y conector externo, hasta 1200ºC
Código 2004CB41519 Tapón de cierre con disco de radiación de alúmina para tubos verticales
Código 2004CB41291 Entrada sonda termopar 1,5 mm
Código 2004CB41292 Entrada sonda termopar 3,0 mm
Código 2004CB41293 Entrada sonda termopar 10,0 mm
Código 2004CB41382 Omisión de una de las salidas de gases
Código 2004CB49641 Par de soportes para tubos en hornos horizontales
Código 2004CB50516 Cierre térmico con discos cerámicos de 80 mm Ø int, hasta 1800 ºC para muy alto vacío (10-5 mbar)
Código 2004CB50517 Cierre térmico con discos cerámicos de 120 mm Ø int, hasta 1800 ºC para muy alto vacío (10-5 mbar)
Código 2004CB50518 Cierre térmico con discos cerámicos de 150 mm Ø int, hasta 1800 ºC para muy alto vacío (10-5 mbar)
Código 2004CB51391 Salida NW16 de una platina de cierre
Código 2004CB51392 Salida NW25 de una platina de cierre
Código 2004CB51393 Salida NW40 de una platina de cierre







Accesorios que deben ser instalados en fábrica:

Código 2004CB48211 Puerto RS232 para controlador D y PID (300/301)
Código 2004CB48213 Puerto RS232 para controlador P8 (3216P1)
Código 2004CB48214 Puerto RS232 para controlador P20 (3508P1)
Código 2004CB48223 Puerto RS485 para controlador P8 (3216P1)
Código 2004CB48224 Puerto RS485 para controlador P20 (3508P1)
Código 2004CB48205 Software iTools v.6 para almacenamiento y visualización (todos los controladores), y rampas sólo los controladores programables.
Código 2004CB4163 Alarma acústica
Código 2004CB4164 Alarma acústica con botón de paro
Código 2004CB4365 Alarma acústica para sobretemperatura
Código 2004CB4141 Temporizador analógico 24 horas.
Código 2004CB4142 Temporizador digital 24 horas 7 días
Código 2004CB48514 Alarma sonora para controladores PID (301)
Código 2004CB41411 Temporizador de temperatura 0 - 2 horas
Código 2004CB41412 Temporizador de temperatura con alarma 0 - 2 horas
Código 2004CB41413 Avisador de llegada de final de periodo 0 - 2 horas
Código 2004CB41421 Temporizador digital 0,1 segundos a 999 horas
Código 2004CB41422 Temporizador digital con alarma 0,1segundos a 999 horas
Código 2004CB41423 Avisador de llegada de punto final de periodo 0,1 s. a 999 horas
Código 2004CB41431 Temporizador digital 0,1 s. a 999 h., sólo para modelos P8 y P20
Código 2004CB41432 Temporizador digital con alarma 0,1s a 999 h., sólo modelos P8 y P20
Código 2004CB41433 Avisador de llegada punto final de periodo 0,1 s a 999 h., sólo para P8 y P20
Código 2004CB48611 Salida exterior de relé para alarma
Código 2004CB413021 Caudalímetro 100 mm Argón 2-22 litros/minuto
Código 2004CB413022 Caudalímetro 100 mm Dioxido de carbono 2-20 litros/minuto
Código 2004CB413023 Caudalímetro 100 mm Hidrógeno 2-44 litros/minuto
Código 2004CB413024 Caudalímetro 100 mm Nitrógeno 2-25 litros/minuto
Código 2004CB413025 Caudalímetro 100 mm Oxígeno 2-25 litros/minuto
Código 2004CB41311 Electroválvula para entrada de gas inerte con botón de conexión
Código 2004CB41312 Electroválvula para entrada de gas inerte con conexión automática
Código 2004CB41152 Certificado a 3 puntos NAMAS de la sonda de temperatura máx 1200 ºC
Código 2004CB48154 Certificado a 3 puntos NAMAS de la sonda de temperatura máx 1500 ºC
Código 2004CB48157 Certificado a 3 puntos NAMAS del controlador
Código 2004CB41158 Certificado a 3 puntos NAMAS mixto del controlador y de la sonda
Código 2004CB41321 Sistema de seguridad para entrada de hidrógeno con llama piloto y sensor de falta de llama, utilizable para hornos de cámara con retorta interna o tubulares
Código 2004CB4833 Control en cascada para hornos tubulares o de cámara, hasta 1200 ºC, incluye termopar y conector
Código 2004CB41245 Módulo indicador de temperatura Eurotherm 2132 integrado en el panel
Código 2004CB4832 Control en cascada para hornos de cámara con retorta hasta 65 L y 1200 ºC, incluye termopar y conector
Código 2004CB5034 Control en cascada para hornos de cámara por encima de 1200 ºC, no incluye sonda
Código 2004CB5035 Control en cascada para hornos tubulares por encima de 1200 ºC, no incluye sonda


Accesorios que pueden solicitarse sueltos:

Código 2004CB4123 Converter RS232/485 con fuente de alimentación.
Código 2004CB4124 Cable de 2 metros RS232 para conectar PC a Converter.
Código 2004CB4125 Cable de 2 metros RS485 para conectar entre las estufas
Código 2004CB41246 Módulo indicador de temperatura Eurotherm 2132 montado en caja independiente para utilización de sondas K, N, R, B y 2
Código 2004CB41263 Sonda N 1,5 mm de Ø y 600 mm longitud hasta 1200ºC
Código 2004CB502735 Sonda tipo R de 550 mm de long. hasta 1600 ºC con funda de R.C.D.
Código 2004CB502738 Sonda tipo B de 550 mm de long. hasta 1700 ºC con funda de R.C.D.
Código 2004CB502741 Sonda tipo 2 de 550 mm de long. hasta 1800 ºC con funda de R.C.D.
Código 2004CB41356 Retorta tipo A105 para horno serie CWF --/13
Código 2004CB41357 Retorta tipo A105 para horno serie CWF --/23
Código 2004CB41354 Retorta tipo A105 para horno serie GPC
Código 2004CB41366 Retorta tipo A107 para hornos serie CWF --/13
Código 2004CB41367 Retorta tipo A107 para horno serie CWF --/23
Código 2004CB41291 Conector para sonda de 1,5 mm Ø
Código 2004CB41292 Conector para sonda de 3 mm Ø
Código 2004CB41293 Conector para funda RCA de 10 mm Ø

Otras longitudes y Ø consultar.
