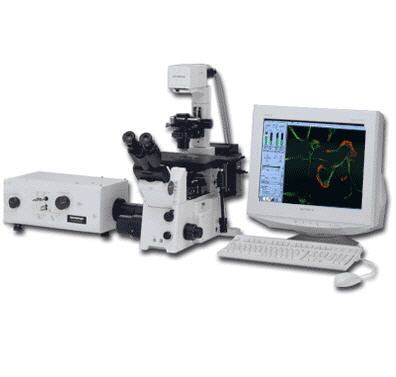

MICROSCOPIO CONFOCAL FLUOVIEW™ 300, OLYMPUS®






El FluoView™ 300 es un microscopio confocal de barrido de punto, detección de punto y barrido láser diseñado para aplicaciones de investigación biológica. Las características clave del FluoView™ 300 de Olympus son la excelente resolución, la eficaz excitación, la interfaz inteligente y un precio asequible.

El FluoView™ 300 está configurado para permitir la recolección simultánea de hasta 3 tubos de detección. El FV300 se puede configurar en la plataforma invertida del microscopio IX2 o la plataforma vertical del microscopio BX2.

CATÁLOGOS:

!Aviso!
La información de los siguientes catálogos solo esta disponible en Inglés.

FluoView 300 Catalog (PDF) 2.28MB
FluoView LD405 Catalog (PDF) 1.39MB
UIS Fluorescence Mirror Units Technical Specs (PDF) 448KB
UIS Objetives for Life Science Catalog (PDF) 360KB
Biological Microscopes (PDF) 3MB




CARACTERISTICAS

· La microscopía confocal mejora las imágenes convencionales de fluorescencia al captar la fluorescencia generada desde el plano focal en la muestra, rechazando cualquier otra luz que provenga desde abajo o arriba del plano focal. La eficiente óptica confocal de barrido de punto y detección de diafragma de los sistemas FluoView elimina virtualmente la luz "fuera de foco" y produce imágenes de alto contraste con una resolución extraordinaria.
· Los sistemas FluoView son estaciones de trabajo totalmente integradas que incorporan programas de toma y análisis de imágenes fáciles de usar con óptica confocal de alta resolución que no requiere de alineación por parte del usuario.
· Una interfaz gráfica basada en Windows y fácil de usar permite que nuevos usuarios generen imágenes rápidamente en varias modalidades de barrido como XY, XZ, XT, XYZ, XYT y XYZT. Los formatos estándar de imágenes son el TIFF y el AVI, que permiten la exportación fácil y directa de imágenes FluoView a paquetes de análisis sin conexión.
· El barrido XY se realiza con un par de galvanómetros de espejo, lo cual proporciona un rango amplio de barrido que cubre hasta un número de campo de 20. El zoom óptico (con hasta 10 aumentos) puede realizarse estrechando el rango de barrido y manteniendo la máxima resolución de 2048 x 2048 píxeles.
· Los microscopios automatizados de Olympus pueden controlarse interactivamente a través del programa del FluoView con motor de paso interno de resolución Z de 0.01 micrones.
· La fluorescencia pasa a través de una apertura confocal, con 5 diámetros diferentes de apertura posibles. El diámetro óptimo de apertura se indica en el software y está basado en el aumento del objetivo y la apertura numérica.
· Las imágenes de campo claro y DIC se pueden registrar simultáneamente con las imágenes de fluorescencia confocal. Las imágenes de luz transmitida, si bien no son confocales, son muy útiles cuando se superponen con la imagen confocal.
· Las observaciones cronológicas son posibles en el FluoView con una velocidad de hasta 4 imágenes/s a 512 x 512 e intervalos de barrido de línea de 0.5ms por línea. Se pueden realizar análisis cinéticos y radiométricos para la cuantificación de cambios de fluorescencia en células vivas a lo largo del tiempo. También es posible ver en tiempo real el trazo de intensidad e imágenes radiométricas.
· Se pueden diseñar y ejecutar con rapidez experimentos de parámetros múltiples a través del potente software PAPP (procesador de protocolo de toma de imágenes programable), que está incluido en el software FluoView. Con el software PAPP, se pueden generar fácilmente protocolos avanzados cronológicos que incluyen fotoblanqueado, fotoactivación o toma de imágenes en varios puntos y grabarlos como protocolos de rutina.
· Pueden generarse señales TTL I/O para coordinar experimentos temporizados con instrumentación externa.

Modos de Barrido:
· Barrido XY: Capta una imagen óptica confocal. Es posible la rotación de 360° de la imagen.
· Barrido XYZ: Capta una serie de imágenes ópticas confocales XY a través del espesor de la muestra.
· Barrido XZ: Capta una imagen de corte transversal que no puede obtenerse con un microscopio convencional. El corte transversal se puede rotar 360° o dibujar como línea libre (línea Z libre).
· Barrido XYT: Capta una imagen óptica confocal XY durante un intervalo de tiempo seleccionado de forma arbitraria. Permite la observación y análisis de la cinética de células vivas (variaciones en el calcio intracelular, pH, etc.).
· Barrido XT: Capta una imagen de una línea durante un intervalo para un análisis cronológico de alta resolución temporal. El corte transversal se puede rotar 360° o dibujar como línea libre (línea T libre).
· Barrido de punto: Capta una serie alteraciones de intensidad en un punto de la imagen con la máxima resolución temporal.
· Barrido XYZT: Capta una serie XYZ en un intervalo de tiempo, permitiendo la observación y análisis cronológico de cambios tridimensionales en células vivas.
· Platina de barrido automático: La toma de imágenes en varias zonas puede realizarse con la mayoría de los modos de imagen, incluidos XYZ, XYT y XYZT con la incorporación de una platina de barrido automático opcional.

Opciones de Láser:
· Láser de argón azul (488nm)
· Láser de argón multilínea (457nm, 488nm, 514nm)
· Láser de helio-neón verde (543nm)
· Láser de helio-neón rojo (633nm)
· Láser de criptón amarillo (568nm)
· Láser de helio-cadmio de 442nm
· Diodo láser de 440 nm
· Diodo láser de 405 nm










Existen dos tubos fotomultiplicadores (PMT) ubicados directamente en el haz de luz emisor de fluorescencia confocal del FV300 para lograr una detección de la señal de fluorescencia de alta sensibilidad. Se puede utilizar un PMT aparte para la detección simultánea de imágenes de alta resolución de campo claro o DIC sobre las cuales se pueden superponer las imágenes fluorescentes confocales.

Se pueden generar imágenes de hasta 3 canales de detección simultáneamente. El barrido de imagen puede realizarse hasta de 2048 x 2048 píxeles, con cada imagen digitalizada en 4096 tonalidades de gris (12-bit) para permitir la observación de detalles finos. También se pueden obtener imágenes en un modo secuencial automatizado para reducir los cruces espectrales entre canales en las imágenes de múltiples colores.

Existe una apertura confocal ubicada directamente en el haz de emisión de luz de 5 tamaños diferentes seleccionables por el usuario. El software del FluoView™300 indica la apertura apropiada de acuerdo con el aumento y la apertura numérica del objetivo utilizado.

Un gran surtido de láser, Argón (488nm), Helio Neón Verde (543nm), Criptón Amarillo (568nm), Helio Neón Rojo (633nm) y Helio Cadmio (442nm), se ofrecen para ajustarse a la mayoría de las aplicaciones de fluorescencia. Cada línea de láser puede ser regulada independientemente a través de ruedas de filtros de densidad neutral controladas por un programa de computación o a través de un filtro acústico-óptico modulable (AOTF) para la captura simultánea o secuencial-automatizada de imágenes de múltiples canales. Existe la opción de diodo láser de 440nm y láser de helio-cadmio de 442nm para aplicaciones CFP/YFP FRET, lo que proporciona óptima excitación de CFP y separación espectral del YFP.

Incluye asimismo el diodo láser de 405nm para la mayoría de las aplicaciones de imágenes UV, incluidas las imágenes de núcleos con DAPI. La nueva modulación láser del diodo láser de 405nm permite el rápido control de la intensidad de luz, lo cual puede ser importante para estudios de fotoactivación y fotoblanqueado. La excepcional estabilidad de luz del diodo láser de 405nm también es importante para estudios cronológicos de células vivas.

La flexibilidad en la selección del estativo del microscopio, líneas láser y filtros ópticos permite a los investigadores configurar el FV300 para sus necesidades investigadoras específicas.

*FluoView™ es una marca registrada de Olympus.








ÓPTICA

Toda la gama de productos de Olympus corregidos al infinito son compatibles con el sistema del microscopio confocal FluoView™ FV300. Objetivos UIS2





Código  Descripción  Cantidad
2113FLUOVIEW300  Microscopio confocal FluoView 300



ESPECIFICACIONES

Iluminador Láser  Láser de Luz Visible  Seleccione entre los siguientes láser para incorporar al combinador:Láser Ar multi (458nm, 488nm, 515nm, Total 40mW).Láser de Ar (488nm, 10mW)Láser de Cr (568nm, 10mW)Láser de He-Ne (G) (543nm, 1mW)Láser de He-Ne (R) (633nm, 10mW)Láser de he-Cd (Helio-Cadmio) (442nm 6mW)
  Láser UV  Diodo láser de 405nm (25mW) conectado mediante sistema de fibra
  Combinador de Láser  Cada haz de luz láser está equipado con un filtro de densidad neutra continuamente variable o AOTF. Todas las líneas de láser se combinan en el ápside a lo largo de la misma fibra óptica
Unidad de Barrido  Método de Barrido  Barrido con galvanómetros de espejo (X e Y)
  Número de Campo (N.A.)  20
  Diafragma  Torre de diafragma de 5 posiciones
  Velocidad de Barrido de Imagen  Modo de barrido estándar: 256 x 256 (0.45s) - 2048 x 2048 (10,835s)(Barrido simultáneo de hasta 3 canales).Modo de barrido bidireccional de alta velocidad: 512 x 512 (0.25s)(Barrido simultáneo de hasta 2 canales)
  Selección de Filtros de Acuerdo con el Tinte  Selección manual
  Modos de Barrido  1 dimensión: Barrido de punto en intervalo2 dimensiones (espacio): X-Y, X-Z y línea Z libre.2 dimensiones (tiempo): X-t y línea t libre.3 dimensiones (espacio): X-Y-Z.3 dimensiones (tiempo): X-Y-t y X-Z-t.4 dimensiones: X-Y-Z-tEn todos los modos se puede realizar una rotación XY de 360 .
  Poder de Resolución de Profundidad de Imagen  12 bits (4096 tonalidades de gris) por canal
  Zoom  1x -10x (0.5X - paso)
  Unidad Z  Motor de pasos/Paso mínimo 10nm (combinación de BX61, BX61WI e IX81), 25nm (otra combinación de microscopios)
Microscopios  Vertical  BX51, BX61, BX61WI
  Invertido (Estativo Especial de Láser Seguro)  IX81FVSF, IX71FVSF (puerto lateral)
Unidad de Luz Transmitida Externa  Iluminación de Luz Transmitida  Fuente de luz halógena externa conectada al microscopio mediante cable de fibra
  Detector de Luz Transmitida  Unidad detectora externa con fotomultiplicador incorporado. Conectada al microscopio mediante cable de fibra.
Unidad de Iluminación de Fluorescencia    Conecta una fuente de luz externa de mercurio al microscopio mediante cable de fibraEstándar para FV300-BX61WI; Opcional para FV300-BX51, FV300-BX61, FV300-IX81, FV300-IX71
PC con Tableros de Control de Sistema    PC AT IBM compatible;Sistema operativo: Windows NT4.0, Windows 2000;Memoria: 1GB de RAM o superior;CPU: Pentium 4 de 1GHz o superior;Disco rígido: 40GB o superior, Tablero especial I/F;Toma de imágenes: Bus PCI;Monitor: Disponible en 21, 19, 17 pulgadas, 1280 x 1024, a todo color (16.77 millones de colores)
Software de Aplicaciones FluoView  Toma de Imágenes  Configuración de barrido: tamaño de imagen, velocidad de barrido, zoom, paneo, etc.Cálculo de imagen en tiempo real, filtrado Kalman, integración máxima,PAPP (Procesador de protocolo de toma de imágenes programable)
  Control de Hardware  Láser, unidad de barrido, microscopio
  Visualización de Imagen  Cada visualización de imagen: Canal único lado a lado, fusión, podado, mosaico, serie (Z/T);LUT: Ajuste individual de colores, pseudocolor;Superposición: Líneas, texto, barra de escala, etc.
  Procesamiento de Imágenes  Filtro individual: Promedio, paso bajo, paso alto, Sobel, Mediana, Prewitt, Laplaciano 2D, realce de bordes, etc.Cálculos: Inter imagen, matemático y lógico, nivelación de fondo DIC
  Análisis de Imágenes  Panorama de la intensidad de fluorescencia en un área, histograma, medida del perímetro del área asignada por el usuario, medida cronológica, etc. TIEMPO (Software de paso de tiempo)
  Visualización 3D  Animación 3D, pares estéreo izquierda/derecha, imágenes estereoscópicas rojas/verdes y corte transversal
  Otros  Ayuda gráfica, software opcional para análisis radiométrico, función de gatillo adentro/afuera (opcional)
Consumo de Energía    Microscopio (115V 6A/230V 3A)Unidad de barrido+PSU (115V 3.5A/230V 2A)Computadora y monitor (115V 4.5A/230V 10A)Láser de Ar (115V 10A/230V 5A)Láser de multi-Ar (115V 10A/230V 5A)Láser de Cr (230V 20A)Cada láser de He-Ne (115V 0.4A/230V 0.2A)Láser de He-Cd (115V 5A/230V 3A)



ACCESORIOS

· Detector de luz transmitida con óptica de campo claro y/o DIC
· Tubo de observación con puerto para vídeo
· Software para estudios cronológicos y radiométricos
