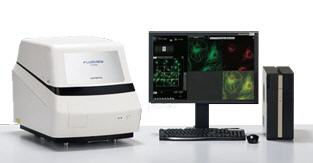

MICROSCOPIO CONFOCAL FLUOVIEW™ FV10I, OLYMPUS®






El OLYMPUS FV10i es el primer microscopio confocal de barrido láser integrado del mundo.

La ventaja exclusiva del FV10i es su diseño integrado. Rediseñamos completamente el microscopio confocal de barrido láser en un equipo que integra una variedad de funciones que incluyen una incubadora y un combinador de láser. También puede instalar el FV10i fácilmente en un laboratorio sin tener que preparar una sala dedicada. Además, el FV10i tiene características únicas como una función de aislamiento de vibración y una cubierta a prueba de luz, que elimina la necesidad de un cuarto oscuro. El FV10i tiene las mismas funciones de un microscopio confocal de barrido láser de alta gama con software fácil de usar en un diseño compacto.




CARACTERISTICAS

El FV10i ofrece dos clases de productos con rendimiento y funciones superiores en un diseño integrado.

Modelo de FV10i basado en agua/Modelo de FV10i basado en aceiteEl sistema está equipado con diodos láser de 4 longitudes de onda.

El sistema está equipado con cuatro láseres. Los especímenes con tinción múltiple pueden observarse con hasta cuatro colorantes de fluorescencia. En todas las unidades láser se utilizan diodos láser de bajo consumo que no requieren mantenimiento, ofreciendo vidas operativas más prolongadas, y que además funcionan con bajos niveles de ruido.

El detector utiliza un método de espectro recientemente desarrollado

El mecanismo de detección tiene dos canales de fluorescencia y un canal de contraste de fase. Los canales fluorescentes utilizan un método de espectro recientemente desarrollado que comprende red de difracción, divisor de haces y hendidura. Además, están equipados con la función de filtro de barrera variable donde el ancho de la longitud de onda más adecuado se fija en forma automática de acuerdo con las características del colorante de fluorescencia.

Dos modos secuenciales

El FV10i está equipado con dos modos secuenciales. Puede adquirir imágenes a través de secuencias de líneas sin interferencia de señales en la observación con dos contrastes de fluorescencia y con tres o cuatro colorantes en secuencias de cuadro con la función de canal virtual.

Objetivos de 10X y 60X montados en el sistema

El sistema está equipado con objetivos de 10x y 60x. El aumento de zoom puede modificarse continuamente de 10x a 600x. Puede fijarse el área de observación más adecuada según el tamaño de la muestra.

Equipado con soportes para muestras

El sistema está equipado con soportes para muestras, que pueden utilizarse para placas con fondo de vidrio de 35mm de diámetro, portaobjetos y cámaras de cubierta de vidrio (de tipo 8 pozos).

Puede observar la muestra sin preocupaciones con la cubierta de plástico anticontaminación cerrada en una placa de vidrio de 35mm de diámetro con fondo de vidrio.

Captura de imágenes adyacentes en el gran campo de visión

Es posible la observación de imágenes de ajuste 2x2 y 3x3. Puede capturar imágenes de alta definición y amplio campo de visión

Grabación en disco rígido para guardar grandes volúmenes de datos

El microscopio viene equipado con una función de grabación en HDD (unidad de disco rígido). Las imágenes capturadas se guardan automáticamente en el disco rígido. Pueden guardarse grandes volúmenes de datos, por ejemplo los que se obtienen en una generación de imágenes a intervalos de tiempo de largo plazo. Durante la generación de imágenes, también es posible la edición y el análisis de imágenes tomadas previamente.

Puede especificar un disco rígido externo conectado a la red como destino y puede visualizar las imágenes guardadas en un PC remoto mientras realiza una generación de imágenes por separado. FV10i –Modelo basado en agua: óptimo para generación de imágenes de células vivas a intervalos de tiempo.

El sistema está equipado con objetivos de inmersión en agua que están adaptados de manera óptima para la generación de imágenes de células vivas a intervalos de tiempo con una incubadora simplificada incorporada. También se dispone de una cápsula de cultivo que permite la recirculación de los medios de cultivo. Incubadora simplificada incorporada

El sistema posee una incubadora simplificada incorporada que permite la generación sencilla de imágenes de células vivas a intervalos de tiempo sin perder tiempo valioso en el ajuste del equipo. El entorno en la cámara de cultivo se mantiene a una temperatura de -37 grados Celsius, una humedad de -90% y una concentración de CO2 de -5%*. Se admite la generación de imágenes a intervalos de tiempo hasta un máximo de tres días.

*Cuando se utiliza un cilindro de CO2 al 5%

Generación estable de imágenes a intervalos de tiempo

No sólo la incubadora, sino también el espacio aéreo circundante se mantiene a 37 grados Celsius. Es posible la generación de imágenes a intervalos de tiempo mientras se mantiene la actividad de las células.

Cápsula de cultivo dedicada fijada

El sistema se provee con una cápsula de cultivo dedicada para placas con fondo de vidrio de 35 mm de diámetro. Es posible la recirculación de los medios de cultivo y el agregado de medios de cultivo y una solución medicinal durante la generación de imágenes a intervalos de tiempo. Además, el sistema de cápsula de cultivo puede esterilizarse en autoclave.

El agua se suministra automáticamente al objetivo de inmersión en agua

El sistema automático de distribución de agua recientemente desarrollado permite que el FV10i suministre agua hasta la parte superior del objetivo de inmersión en agua. Usted puede continuar la generación de imágenes a intervalos de tiempo sin preocuparse por un medio de inmersión insuficiente. El agua se suministra automáticamente cuando se mueve el objetivo a la posición de observación.

Detección del espesor de la cubierta de vidrio y ajuste automático del aro de corrección.

El sistema admite generación de imágenes a intervalos de tiempo en múltiples áreas

El sistema está equipado con una platina motorizada de alta precisión y permite generar imágenes precisas a través de intervalos de tiempo en múltiples áreas. Pueden asignarse diez puntos de ubicación en una única placa (pozo). Por ejemplo, en el caso de una placa con fondo de vidrio de 35mm de diámetro, pueden montarse tres placas, lo que permite la captura de hasta 30 ubicaciones.




ESPECIFICACIONES

Especificaciones del FV10i (*) Aplicable sólo al FV10i-W, (¤) Aplicable sólo al FV10i-O





Iluminador Láser  Láseres LD de Luz Ultravioleta/Visible  405nm (18mW), 473nm (12.5mW), 635nm (10mW), 559nm
  Modulación:  Variable continuamente por la modulación directa del LD (0.1%-100%, inclemente a 0.1%)Período de retorno de línea láser APAGADO
Barrido  Método de Barrido  2 galvanómetros de espejos de barrido
  Modo de Barrido  Tamaño de Píxel: 256 256 - 1024 1024Velocidad de barrido: 1.1 s / cuadro (para tamaño de píxel 512 512, Modo de barrido de alta velocidad)Barrido de enfoque: Barrido de alta velocidad de cuadro por barrido de entrelazado en dirección Y (x1, x2, x4)Dimensiones: XYT, XYZ, XYZTBarrido de rotación: 0-359.9 en incrementos de 0.1
Detección  Módulo Detector  Fluorescencia: 2 canales, Contraste de fase: 1 canalMecanismo de filtro de barrera variable para canal de fluorescencia con red de difracción y hendidura
  Método de Detección  Detección de integración analógica por fotomultiplicador
  Apertura  Apertura Motorizada ÚnicaDiámetro de la apertura: Ajuste automático de ø50-800 m (ajustable a 1.0, 1.5, 2.0 y 2.5)
  Número de Campo  18
  Zoom Óptico  Objetivos 10x: 1 6 en incrementos de 0.1xObjetivos 60 : 1 10 en incrementos de 0.1x
  Exposición Automática  Ajuste automático de la intensidad del láser y sensibilidad del fotomultiplicador a la intensidad de la fluorescencia.
Foco  Unidad Z  Enfoque motorizadoIncremento mínimo: 0.01 m
  Objetivos  Objetivo de contraste de fase 10x de diseño exclusivo / NA 0.4 (equivalente a UPLSAPO 10x)Objetivo de inmersión en agua de contraste de fase 60x de diseño exclusivo / NA 1.2 (equivalente a UPLSAPO 60x W) / con aro de corrección motorizado (*)Objetivo de inmersión en aceite de contraste de fase 60x de diseño exclusivo / NA 1.35 (equivalente a UPLSAPO 60x O) ( )Alternancia remota desde el software mediante revólver eléctrico
  Enfoque Automático (AF)  Detección automática de interfaz entre muestra y cubierta de vidrio por detección del reflejo de la luz láser.Detección automática del espesor de la cubierta de vidrio y ajuste automático del aro de corrección motorizado (*)
  Suministro de Agua (*)  Suministro automático de agua y mecanismo de limpieza de aire para objetivo de inmersión en agua 60x
  Suministro de Aceite (¤)   ManualComo mecanismo de soporte, movimiento automático de platina XY a la posición de suministro de aceite cuando se alterna a 60x
Platina XY  Método de Impulsión XY  Módulo motorizado de platina XY por motor de pasosIncremento mínimo: 0.3 m
  Soporte de Muestra  Sólo puede montarse el soporte de muestras dedicadoPara tres placas con fondo de vidrio de 35mm de diámetro (*), Para una serie de cámara de cubierta de vidrio (de tipo 8 pozos) (*)Cápsula de cultivo (para una placa con fondo de vidrio de 35mm de diámetro) (*), Para un portaobjetosPara una placa con fondo de vidrio de 35mm de diámetro ( )
Incubadora (*)  Entorno de Habitación (*)  Temperatura: 37 1 C Humedad: más del 90%Concentración de CO2: 5% (recomendada), 1 conexión de junta (ø2mm) para ajuste exterior de CO2
  Método de Calentamiento (*)  Calentamiento sin contacto por calentador resistivo montado en sección del bastidor
Dispositivo de Control  Controlador  Controlador dedicado compatible con PC/ATSistema operativo: Windows Vista Business, 32 bits (versión en inglés), CPU: Intel Core2Duo 3.0GHzRAM: 2GB 2, Unidad de disco rígido: 320GB 2, Placa especial I/F PCI Express incorporada, Medios: Unidad multi DVD incorporada
  Monitor LCD  1 Monitor LCD de 24 pulgadas, WUXGA (1920 1200)
Características Principales del Software  Modo de Toma de Imagen  Imagen de mapa, un disparo, intervalo (XYT), apilamiento Z (XYZ), apilamiento Z a intervalo (XYZT), intervalo multiárea (XYT multiárea), apilamiento Z a intervalo multiárea (XYZT multiárea)
  Ajuste de Muestras  Ajuste automático para canal de fluorescencia y láser de acuerdo con contraste seleccionado de lista de contrastes
  Toma de Imagen de Mapa  Selección automática de imagen de mapa de campos de 3x3 9x9 de acuerdo con la lente del objetivo 10x y selección manual de área de toma de mapa
  Intervalo Multiárea  Intervalo automático multiárea por platina XY motorizadaAjuste para cada punto registrado: tamaño de imagen, velocidad de barrido, reducción de diafonía, diámetro de apertura, ángulo de rotación, zoom galvanométrico, canal de toma, potencia láser, sensibilidad PMT, condición ZNúmero máximo de registro: 10 elementos para un recipienteTiempo de intervalo máximo: una horaCantidad máximas de veces de toma: 3000 veces para un punto
  Área de Toma de Imagen  Designación de área: Toda el área, área de cuadrado de recorte (área mínima: 96 96 píxeles)
  Visualización de Imagen  Visualización por canal, pantalla superpuesta, revisión de imagen en proceso
  Reducción de Diafonía  Acción secuencial lineal (2 canales) o acción secuencial de cuadro (3 canales y 4 canales)
  Tipo de Archivo de Toma de Imagen  Formato de imagen OLYMPUS (OIF)
  Tipo de Archivo de Imagen Disponible para Visualización  Formato de imagen OLYMPUS (OIF, OIB), formato Multi-TIFF (escala de grises de 8/16 bits, color de índice, color de 24/32/48 bits),JPEG, BMP, TIFF
  Edición de Imagen  LUT: ajuste de pseudocolor, ajuste de contraste, Comentario: gráfico de entrada, texto, escala, etc., extracción de imagen, combinación
  Construcción de Imagen en 3D  Visualización en 3D: método AlphaBrend, método de proyección de máxima intensidad, visualización de animación 3D, orientación libre de visualización de corte transversal
  Procesamiento de Imagen  Distintos tipos de filtro de imagen: mediana, realce de borde, etc.Cálculos: interimagen, operación aritmética y lógica
  Análisis de Imagen  Medición del área y perímetro, medición de intervalo de tiempo, análisis de colocalización
Entorno de Habitación  Temperatura  18 a 28 C
  Humedad  30 a 80% (sin condensación)
