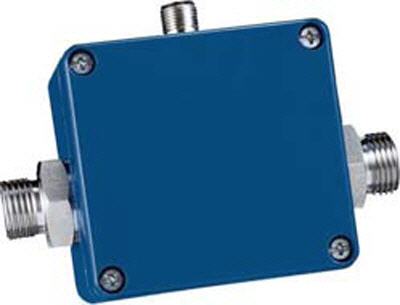

Caudalímetro electromagnético VMI
Caudalímetro electromagnético para medición de líquidos eléctricamente conductores
Gracias a su compacta construcción, este caudalímetro hace posible su uso en la construcción de máquinas y plantas. Se puede emplear donde los caudalímetros con piezas móviles, como por ejemplo caudalímetros de aspas, no se pueden usar debido a la suciedad. Sirve para medición continua del caudal o para dosificación de líquidos eléctricamente conductores con una conductividad mínima de 50 uS/cm. Este caudalímetro funciona según el principio de inducción magnética: El tubo de medición se encuentra en un campo magnético.

• Sin piezas móviles
• No tiene desgaste mecánico
• Sección tubular libre
• Sin pérdida de carga adicional
• Resistente a líquidos sucios
• No necesita inspecciones
• Respuesta rápida (<500 ms)
• Requisitos mínimos en la entrada del conducto

Especificaciones técnicas

Modelo VMI 7 / VMI 10 / VMI 20

Rango de medición: 1 ... 20 L/min 2 ... 40 L/min 10 ... 180 L/min
Precisión: +/-2 % +/-1 % +/-2 % del valor de medición
Envío de señal: a partir de0,5 L/min 1 L/min 5 L/min
Reproducibilidad: 2 % 1 % 2 %
Diámetro nominal: DN 7 DN 10 DN 20
Tipo de conexión: G 1/2 “ G 1/2 “ G 1 “
Conductividad del medio: agua y otros líquidos conductivos / 50 uS/cm
Máx. Temperatura: +75 °C
Presión nominal: PN 16
Formas de onda: NPN
Intensidad de la señal: máx. 20 mA
Tensión Pull-up máxima: 30 VDC
Tiempo de respuesta: <500 ms
Alimentación: 24 VDC +/-10 %
Dimensiones:
VMI 7 y VMI 10: 124 x 77 x 57 mm
VMI 20: 116 x 77 x 57 mm
Peso: 450 g
Tipo de protección: IP 65

Se suministra caudalímetro electromagnético VMI e instrucciones de uso
