DETECTOR DE CABLES EASYLOC™




CARACTERISTICAS

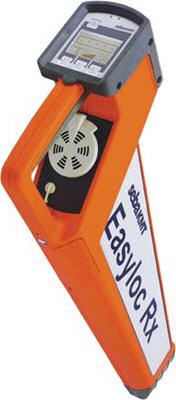

Detector de cables Easyloc™
Detector de cables para el uso en obras
El detector de cables Easyloc ha sido concebido para preparar de forma óptima una obra e identificar con antelación dónde en el terreno pasan tuberías y cables. Es muy apto para el uso en obra gracias a su construcción robusta. El receptor localiza cables y tuberías en el terreno hasta una profundidad máxima de 5 m a través de radioondas convencionales. Con el transmisor tiene la posibilidad de detectar cables y tuberías hasta 7 m de profundidad. La pantalla con gráfico de barras digital, que integra aguja de arrastre, permite que incluso personal no iniciado localice cables enterrados con una alta precisión.

• Detección de tuberías y cables situados bajo tierra
• Medición de la profundidad con pulsar un sólo botón
• Gran pantalla con iluminación de fondo automática
• Gráfico de barras digital con aguja de arrastre para la rápida localización de conducciones eléctricas subterráneas
• Señal acústica para identificación del cable correcto
• Localización pasiva a través de radioondas convencionales
• Localización activa a través del transmisor inductivo
• Transmisión directa de una línea a través de una pinza, set convencional o conexión galvánica mediante pinzas de cocodrilo

Especificaciones técnicas

Determinación de la profundidad

En conducciones
Rango
0,3 ... 5m
Resolución 0,1 m
Precisión
Sector 1: Radio +/-20 %
Sector 2: Red de energía +/-20 %
Sector 3: Transmisor +/-5 % (hasta 2m); +/-20 % (hasta 5m)

En sondas
Rango
0,3 ... 7 m
Resolución 0,1 m
Precisión
Sector 3: Transmisor +/-10 % (hasta 2m); +/-20 % (hasta 7 m)
Frecuencia
Sector 1: Radio 10 ... 23 kHz
Sector 2: Red de energía 50 Hz / 60 Hz
Sector 3: Transmisor 32,768 kHz

Alimentación 10 x baterías 1,5 V AA
Tiempo operativo 40 horas con uso interrumpido
Dimensiones 99 x 660 x 252 mm
Peso 2,5 kg

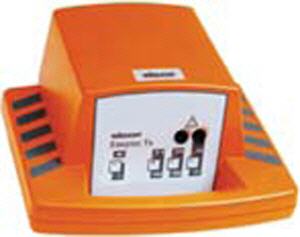

Transmisor
Frecuencia
32,768 kHz
Potencia 01, W / 0,5 W
Alimentación 6 x 1,5 V célula D
Dimensiones 260 x 255 x 140 mm
Peso 1,7 kg

Se suministra receptor Easyloc Rx, transmisor Easyloc Tx, cables de prueba (2 m), pinzas de cocodrilo, 1 x toma a tierra, baterías, bolsa de nylon e instrucciones de uso





Código  Descripción  Cantidad
2048Easyloc   Detector de cables



ACCESORIOS

Código  Descripción  Cantidad
2048EasylocHA  Acometida colectiva de conexiones
2048EasylocSZ  Pinza transmisora para el acoplamiento inductivo
