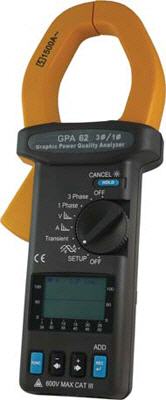

Medidor de potencia y medidor de energía (tiempo real) GPA62
Medidor de potencia y medidor de energía (tiempo real) con registro de datos, pantalla gráfica, interfaz para PC y software
El analizador de armónicos trifásico (Graphic Power Quality Analyzer) sirve para la medición de una o tres fases de la potencia activa, reactiva y aparente, el factor de potencia, el ángulo de fase, la energía, la tensión, la corriente, así como los picos y armónicos hasta la 50º forma de onda armónica. La pantalla gráfica integrada le muestra de forma óptima los valores del analizador de red. Los valores de medición se pueden registrar y transferir posteriormente al PC. Es un aparato de mano profesional con el que puede determinar múltiples parámetros. Gracias a la iluminación de fondo de la pantalla, puede hacer una lectura precisa de los valores aún si las condiciones de luz no son óptimas. Aunque el analizador de armónicos se envía calibrado de fábrica, puede ser calibrado opcionalmente en el laboratorio y certificado según la normativa ISO (con el primer pedido para la recalibración anual).

• Comprobación en tiempo real, registro y medición de tensión y corriente (efectiva real)
• Mide el factor de potencia y ángulo de fase, frecuencia, energía, potencia activa, potencia reactiva y potencia aparente, (1 fase o 3 fases en redes simétricas)
• Diámetro máximo del conductor: 55 mm

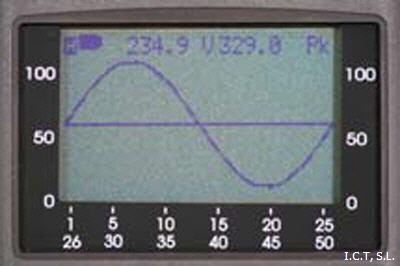

• Pantalla gráfica
• Desconexión automática a los 15 min. (se puede desconectar la función)
• Calibración ISO opcional

Especificaciones técnicas

Tensión (AC/TRMS) 4 ... 600 V; +/-0,5 % + 5 dígitos
Corriente (AVT/TRMS) 4 ... 1500 A; +/-1,0 % +5 dígitos
Potencia activa 0,01 kW ... 999 kW; +/-2,0 % +40 dígitos (<20 V und <20 A); +/-1,0 % +20 dígitos(>20 V und >20 A)
Potencia aparente 0,01 kVA ... 9999 kVA; +/-2,0 % +40 dígitos (<20 V und <20 A); +/-1,0 % +20 dígitos (>20 V und >20 A)
Potencia reactiva 0,01 kVAr ... 9999 kVAr; +/-2,0 % +40 dígitos (<20 V und <20 A); +/-1,0 % +20 dígitos (>20 V und >20 A)
Factor de potencia 0,000 ... 1,000 inductivo y capacitivo; +/-0,1 % +40 dígitos (<20 V und <20 A); +/-0,04 % +20 dígitos (>20 V und >20 A)
Ángulo de fase -180° ... +180°; +/-1,0° / 0 ... 360°; +/-1,0°
Energía activa 1 ... 999.999 kWh; +/-1,0 % +20 dígitos
Energía aparente 1 ... 999.999 kVAh; +/-1,0 % +20 dígitos
Energía reactiva 1 ... 999.999 kVarh; +/-1,0 % +20 dígitos
Frecuencia 46 ... 65 Hz
Memoria 50.000 registros de datos
Apertura máx. de la pinza 55 mm
Puerto USB
Pantalla LCD gráfica, 128 x 64 con iluminación de fondo
Alimentación 2 x baterías de 1,5 V
Dimensiones 271 x 112 x 56 mm
Peso 650 g

Se suministra con medidor de potencia GPA62, puntas de medición aisladas con 2 m de cable cada una, baterías, maletín, cable USB para PC, software (en inglés) e instrucciones de uso
