MICROSCOPIO BINOCULAR BIOLÓGICO BX-61WI, OLYMPUS® |
 |
|
|
|
|
|
Microscopios OLYMPUS BX51WI y BX61WI
El BX51WI es un microscopio de investigación especializado, diseñado para la electrofisiología. El BX51WI proporciona la estabilidad fundamental para la técnica de patch clamp y está equipado con objetivos especiales de inmersión de agua, diseñados para la iluminación de infrarrojo cercano a 775 y 990nm. La línea de objetivos WI está diseñada para trabajar con largas distancias de trabajo y grandes ángulos de aproximación para el acceso al manipulador. El sistema óptico está adaptado para la generación de imágenes de alto contraste y alta resolución en las difíciles condiciones de observación de cortes de cerebro de gran espesor.
El BX61WI combina todas las características del BX51WI con un motor de foco de eje z integrado con una resolución de 0.01µm. El motor de eje z permite el enfoque remoto a través de una instalación u ordenador remoto. El BX61WI está diseñado para trabajar ininterrumpidamente con los sistemas confocales Olympus FV300/500/1000.
CATÁLOGOS:
¡Aviso! La información de los siguientes catálogos solo esta disponible en Inglés.
Burleigh Gibraltar Platform and Motorized X-Y Stage Catalog (PDF) 537KB
BX51WI & BX61WI Fixed Stage Upright Microscope Catalog (PDF) 3.1MB
UIS Objetives for Life Science Catalog (PDF) 360KB
UIS Fluorescence Mirror Units Technical Specs (PDF) 448KB
Biological Microscopes (PDF) 3MB
|
CARACTERISTICAS
|
· Excelentes condiciones de trabajo para aplicaciones IR-DIC para cortes de cerebro in vivo.
· Máximo acceso al espacio de trabajo y a las muestras, incorporado al sistema gracias a objetivos especiales, condensadores y técnicas ópticas.
· Platina fija, brazo horizontal y enfoque con portaobjetivos para estabilidad de la técnica de patch clamp. BX51WI es compatible con las estaciones de trabajo de Burleigh, Sutter, Narishige y Luigs and Neumann.
· Los objetivos de inmersión en agua ofrecen puntas recubiertas de resina y ángulo de aproximación de la pipeta de 32-44° con 2 - 3.3mm de distancia de trabajo.
· Nuevo XLUMPFL20x Con objetivo IR. Con NA 0.95 y DT 2.0mm, ofrece la máxima versatilidad. Junto con el cambiador de aumentos de doble puerto, permite una amplia gama de aumentos sin cambiar el objetivo.
· Condensadores de distancias de trabajo largas: La línea de condensadores WI ofrece NA 0.08 con distancia de trabajo de 6mm. Los condensadores DIC con torre de una posición y de 5 posiciones incluyen una placa de cuarto de onda giratoria para el de Senarmont DIC.
· El condensador oblicuo (NA 0.8, DT 6 mm) ofrece una rotación de 360° de una ranura de apertura variable, lo que brinda imágenes de alto contraste a un costo menor que DIC.
· Iluminación IR: Una selección de filtros IR adaptados a las necesidades de los investigadores. También se encuentran disponibles polarizadores especiales, optimizados para 990nm.
· Capacidad de macrofluorescencia: Fluorescencia de campo grande y de gran eficacia para generación potencial de imágenes de membrana/colorante sensibles al voltaje con los objetivos de bajo consumo de energía 4x/NA 0.28 PLFL o 2x/NA 0.14.
· Cambiador de aumentos de doble puerto: El doble puerto permite la separación espectral de la señal, que permite que la luz transmitida IR-DIC y las imágenes con fluorescencia se registren en forma simultánea. El deslizante de aumentos integrado permite una observación de mucho o poco aumento sin cambiar los objetivos.
Manipuladores

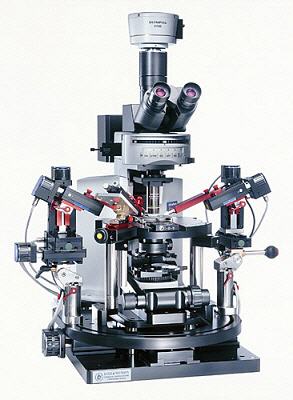

· El BX51WI puede utilizarse con muchos tipos distintos de manipuladores para técnica de patch clamp, como Burleigh, Narishige, Sutter, Luigs Neumann, Newport y otros.Gracias a la estación de trabajo para técnica de patch clamp de Burleigh Gibraltar con la plataforma Burleigh Gibraltar y la serie de manipuladores PCS 5000 piezo, el BX51WI se convierte en una estación de trabajo para técnica de patch clamp que incluye la platina de traslación para el acceso por deslizamiento de 2” x 2”.
· Micromanipulador ultrasónico Olympus: El manipulador ultrasónico de tres ejes ofrece un rango de movimiento de 25.000 mm, y combina el ajuste macrométrico y micrométrico en un solo mecanismo. Pueden seleccionarse velocidades de avance y retroceso para cada eje; se logra una resolución de 0,1mm en todo el rango.
El principio de platina fija/enfoque con portaobjetivos y el estativo de una sola pieza del microscopio BX51WI establece la estabilidad esencial para la técnica de patch clamp.

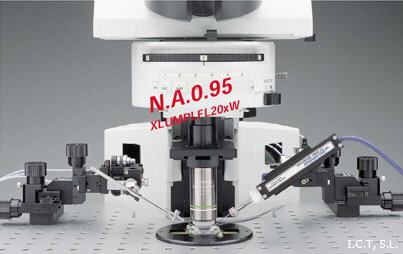

- Nuevo XLUMPFL20x de distancia de trabajo larga con objetivo IR. Con NA 0.95 y DT 2.0mm, ofrece la máxima versatilidad. Junto con el cambiador de aumentos de doble puerto, permite una observación de mucho o poco aumento sin cambiar los objetivos.
|
|
|
|
|
|
- Control frontal mejorado para la realización de experimentos sin problemas.
- Los controles de operación se encuentran en la parte frontal del microscopio para el cambio de foco y filtros. Los accesorios disponibles para de Senarmont DIC se ajustan por debajo de la platina para así tener las manos libres de muestras y manipuladores.
|
|
|
|
|
|
- El nuevo kit de levantamiento de altura de brazos permite hasta 90mm de espacio entre la platina y el objetivo, lo que facilita los experimentos en animales enteros.

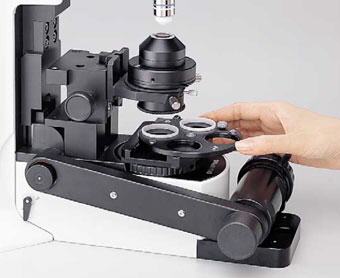

- El nuevo portaobjetivos móvil/deslizante ayuda a evitar el ingreso de burbujas de aire durante el cambio de objetivos. También se encuentran disponibles portaobjetivos sólo móviles o sólo deslizantes. Todos los portaobjetivos están diseñados para reducir los choques y las vibraciones.
- Existen objetivos para macrofluorescencia de 2x y 4x para la generación de imágenes por fluorescencia de poco aumento. También se encuentra disponible una tapa de inmersión en agua para estos objetivos para las aberraciones causadas por los medios de perfusión.
|
ÓPTICA
|
Toda la gama de objetivos corregidos a Infinito son compatibles con el sistema del microscopio. Objetivos UIS2
|
|
|
|
|
|
|
ESPECIFICACIONES
|
|
Óptica
|
|
|
Sistema Óptico UIS
|
|
Material
|
|
|
Aluminio
|
|
Iluminación
|

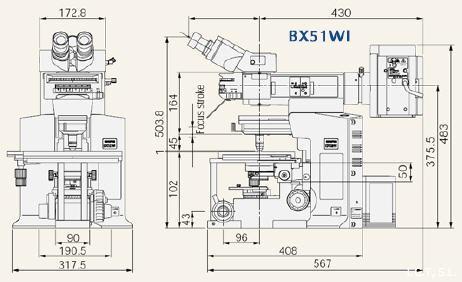

BX51WI
|
Cuerpo del Microscopio
|
Iluminación con luz transmitida Köhler incorporada (F.N. 22), fuente de luz externa,lámpara halógena de larga duración 12V/100W precentrada (vida útil promedio: aproximadamente 2.000 horas)
|
|
|
|
Fuente de luz TH4
|
Ajuste de luz: CC2.5V~12.6V (ajuste continuo) 8.4A máx.Consumo de energía: 150W, dimensiones: 75 (ancho) X 125 (altura) X 200 (profundidad) mm; peso 2 kg
|
|
|

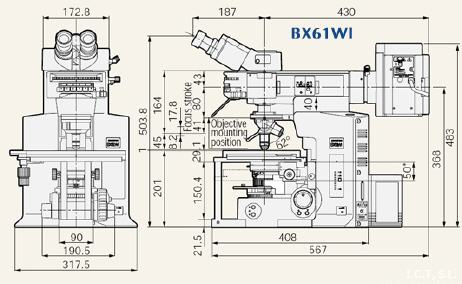

BX61WI
|
Cuerpo del Microscopio
|
Iluminación con luz transmitida Köhler incorporada (F.N. 22)lámpara halógena de larga duración 12V/100W precentrada (vida útil promedio: aproximadamente 2.000 horas)Ajuste de luz: menor que CC2V~12V (ajuste continuo)Ajuste de brillo, cambio de luz predefinido
|
|
|
|
Fuente de luz BX-UCB
|
Consumo de energía: 200W,Dimensions: 125(W) x 216(W) x 310(D) mm, weight 5kg
|
|
Foco
|
BX51WI
|
|
Enfoque de portaobjetivos por guía de deslizamiento con cilindro (piñon y cremallera)Desplazamiento por rotación; micrométrico: 0.1mm macrométrico: 15mm, desplazamiento máximo: 25mmMecanismo de detención de límite inferior macrométrico, mecanismo de ajuste de torque para enfoque macrométrico
|
|
|
BX61WI
|
|
Enfoque motorizado con motor progresivo y tornillo de bolasEnfoque de portaobjetivos por guía de deslizamiento con cilindro cruzadoGraduación mínima; micrométrica: 1 mm (sensibilidad 1 mm) resolución: 0.01 mm, velocidad máxima de movimiento de platina: 3mm/s.Desplazamiento por rotación; micrométrico: 0.1mm macrométrico: 1mmDesplazamiento: 25mm, mecanismo de escape de platina
|
|
Portaobjetivos
|
Portaobjetivos Móvil WI-SRE2
|
|
Prisma DIC: WI-DICTHRA, WI-DICT brazo del portaobjetivos: WI-NPA
|
|
|
Portaobjetivos Deslizante U-SLRE
|
|
Prisma DIC: La observación con DIC no se encuentra disponible brazo del portaobjetivo: WI-NPA
|
|
|
Portaobjetivo de una Sola Posición WI-SNPXLU
|
|
Prisma DIC: WI-DICTHRA, WI-DICT brazo del portaobjetivos: WI-NPA
|
|
|
Portaobjetivo Móvil/deslizante WI-SSNP
|
|
Prisma DIC: WI-DICTHRA, WI-DICT brazo del portaobjetivos: integrado
|
|
Iluminador de Fluorescencia
|
BX-RFA
|
|
Iluminador de fluorescencia BX, compensador de excitación acoplado, FS/AS desmontable
|
|
|
BX-URA2
|
|
Iluminador de luz reflejada BX
|
|
Tubo de Observación
|
U-TR30-2
|
|
Trinocular, F.N. 22, ángulo de inclinación 30 , distancia interpupilar: 50mm a 76mmCambio de haz de luz; 3 pasos BI: 100% BI: 20% video, foto: 80% Video, foto: 100%
|
|
|
U-ETR3
|
|
Trinocular de imagen erecta, F.N. 22, ángulo de inclinación: 30 , distancia interpupilar: 50mm a 76mm. Cambio de haz de luz; 2 pasos Binocular: 100% Video, foto: 100%
|
|
|
WI-DPMC
|
|
Unidad de cambio de aumentos con doble puerto, F.N. 22, ángulo de inclinación: 24 ,Distancia interpupilar: 50mm a 76mm, Cambio de haz de luz; 3 pasos
|
|
Platina
|
IX-SVL2
|
|
Platina mecánica fija al cuerpo del microscopio con WI-FSH, mecanismo de movimiento cruzado, mango de ejes X,Y con torque ajustable (piñón y cremallera), alcance de movimiento: 43mm(Y) x 50mm(X)
|
|
|
WI-XYS
|
|
Fija a la mesa antivibración, mecanismo de movimiento cruzado (se mueve junto con el cuerpo del microscopio mediante WI-XYM)
|
|
|
U-SVL(R)B-4
|
|
Usado con WI-STAD, mecanismo de movimiento cruzado, mango de ejes X,Y con torque ajustable (piñón y cremallera), alcance de movimiento: 52mm(Y) x 76mm(X)
|
|
Condensador de Distancias de Trabajo Largas
|
WI-UCD
|
|
Condensador universal, N.A. 0.8 y D.T. 5.7mm con mecanismo A.S. variable, torre: de 4 posiciones, 4 prismas DIC acoplables Placa de cuarto de onda incorporada
|
|
|
WI-DICD
|
|
Condensador DIC, un prisma DIC acoplado
|
|
|
WI-OBCD
|
|
Condensador oblicuo, detención de iluminación oblicua variable integrada
|
|
|
|
|
Microscopio OLYMPUS BX51WI
|
1
|
|
Microscopio OLYMPUS BX52WI
|
1
|
|
|
|
NOTA; El equipo mostrado está configurado por nuestro equipo para un óptimo trabajo en el laboratorio. Puede también solicitarnos una configuración diferente indicándonos las piezas que quiere que posea su microscopio a nuestro departamento comercial y que podrá ver completamente desglosadas en la página del fabricante:
Microscopio OLYMPUS personalizado
|
ACCESORIOS
|
Iluminador de Fluorescencia
Macrofluorescencia
Doble puerto de generación de imágenes/Cambiador de aumentos
Cambiador de aumentos (1x / 2x / 4x)
|
