APARATO PARA MEDIR LA CONSTANTE DE PLANCK




CARACTERISTICAS

La determinación de la constante fundamental de la física quántica, h, se obtiene usando la explicación de Einstein del efecto fotoeléctrico. Cuando una radiación electromagnética incide sobre algunas superficies metálicas, como por ejemplo el cátodo de la celda fotoeléctrica presente en el aparato, son emitidos electrones. Ellos están dotados de una energía cinética K, siendo por ello capaces de alcanzar el ánodo de la celda y dar lugar a una débil corriente. Según la ecuación de Einstein, esta energía cinética vale:

K = h f - Le

donde h es la constante de Planck, f es la frecuencia de la luz incidente y Le es el trabajo de extración que, como dice el nombre, representa la energía mínima que aplicar al electrón para hacerlo salir del metal. Si ahora aplicamos a la celda una tensión de signo oportuno, ella creará un campo eléctrico tal como para desacelerar los electrones. Cuando la corriente que corre en el circuito está próxima al cero, significa que alcanzan el ánodo solo los electrones con energía cinética máxima, apenas suficiente a superar la barrera de potencial:

K = e Vai

En esta condición la tensión aplicada a la celda bloquea prácticamente todos los electrones, por esto es llamado potencial de interdicción Vai. En otras palabras, la energía cinética obtenida por los electrones por efecto fotoeléctrico viene exactamente compensada por el campo eléctrico aplicado. En este caso límite, es válida la igualdad entre las dos expresiones precedentes:

h f - Le = e Vai

de la cual

Vai = ( h / e ) f - ( Le / e )

Son suficientes entonces, algunas medidas de tensión en correspondencia a distintos filtros ópticos (incluídos 4 con el aparato) para obtener la recta ilustrada al lado, con pendencia representada h/e.

Tensión de trabajo: 230 Vac.
Dimensiones: 330x230mm.

Código 21105227








MATERIAL SUMINISTRADO

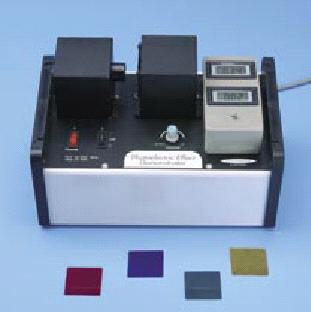

1 Unidad con fuente luminosa y fotocélula en vacío
4 Filtros ópticos
1 Galvanómetro digital
1 Voltímetro digital
1 Guia didáctica
